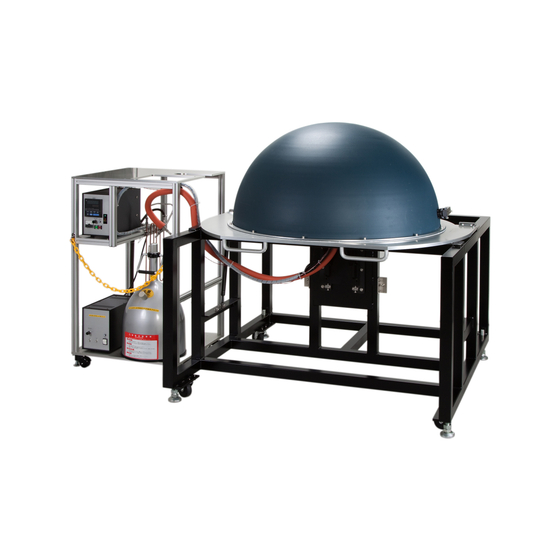

LED単体から照明器具まで幅広い光源の全光束測定が可能
積分球と分光器との組み合わせで、照明器具や各種ランプの分光全放射束、全光束から演色性評価などの光源色評価まで幅広く対応可能です。ダウンライトなどの2π配光光源の測定に有効な積分半球（HalfMoon）を使ことで加熱冷却をコントロールして温調しながらの測定が容易に実施できます。また、直流・交流電源をコントロールするようにシステムアップすることで、L-I-V測定、パルス幅変調（PWM）調光などを含むパルス点灯測定、温度特性測定などが一括制御下で面倒な操作が不要になります。測定部である積分球と積分半球の大きさは、測定する照明器具やランプの大きさや形状に応じてφ250mmからφ2000mmまでラインアップしています。検出器部である分光器には広いダイナミックレンジを有するMCPD-9800シリーズを採用しており、数ルーメンの低強度ランプからワットクラスのハイパワーレーザー光源まで対応可能です。なお、本システムは、北米照明学会（IES）のLM-79とLM-80とに準拠しています。
この製品へのお問い合わせ
基本情報
FMシリーズ 積分球サイズ：250 mm ～ 2,000 mm 測定範囲：0.07 lm ～ 430,000 lm（積分球サイズによる） サンプルサイズ（最大）：Φ545 mm以下（積分球サイズによる） HMシリーズ 積分半球サイズ：300 mm ～ 2,000 mm 測定範囲：0.01 lm ～ 120,000 lm（積分半球サイズによる） サンプルサイズ（最大）：Φ660 mm以下（積分半球サイズによる） 【各種照明器具、ランプの下記項目の測定評価】 全光束 (JIS C 7801 / JIS C 8152) 全放射束 分光全放射束 等色標準偏差 色度座標（u, v）〔JIS Z 8725〕 色度座標（x, y）〔JIS Z 8724〕 色度座標（u', v'）〔JIS Z 8781-5〕 相関色温度とDuv〔JIS Z 8725〕 主波長（Dominant）と刺激純度（Purity）〔JIS Z 8781-3〕 演色性評価数（Ra, R1～R15）〔JIS Z 8726〕 ピーク波長、半値幅
価格帯
納期
用途／実績例
※詳しくはPDFをダウンロードしていただくか、お気軽にお問い合わせください。
