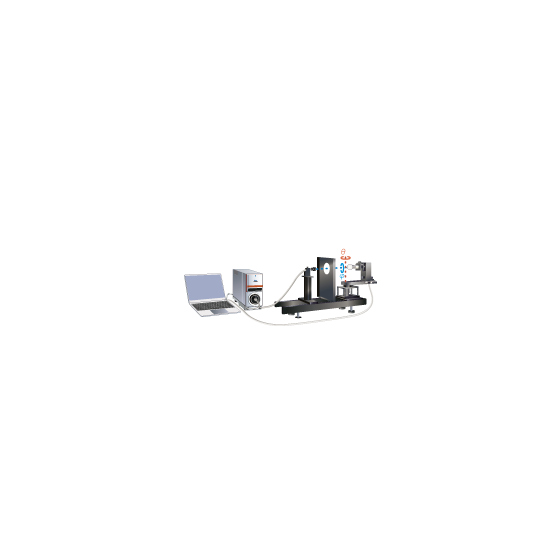

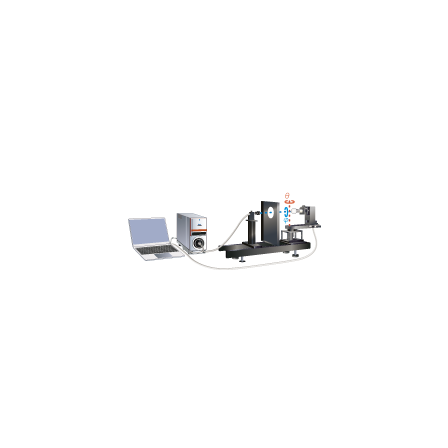

光源や照明器具の配光特性を測定する装置です
自社開発分光器と２軸のゴニオメータを使用することで照明器具やランプの配光データと一緒に光源色データを高精度に測定することを実現しました。室内照明から投光器まで幅広い照明器具を取り扱え、マルチパーパスな要求に応える装置です。角度ごとの分光測定でも照度計タイプのV(λ)受光器と同等の高速測定を実現しました。配光測定結果から照明率解析も可能です。また、球帯係数法により分光全放射束と全光束および色度、色温度などの光源色データを求めることができます。本システムは、北米照明学会（IES）のLM-75のType B、Type Cに対応しています。更に、システムの校正に欠かせない光度標準ランプは、光のJCSS登録事業者である弊社の光計測評価センターより供給可能です。
この製品へのお問い合わせ
基本情報
GP-500 光学系：２軸ゴニオメータ、Φθ座標系 光路長：500 mm以下 対応サンプル：LEDチップ GP-1100 光学系：２軸ゴニオメータ、Φθ座標系 光路長：500 mm ～ 1,500 mm 対応サンプル：一般照明光源及び器具、モジュール GP-2000 光学系：２軸ゴニオメータ、αβ座標系/Φθ座標系 光路長：1,500 mm以上 対応サンプル：直管形ランプを含む一般照明光源及び器具
価格帯
納期
用途／実績例
各種照明器具やランプの配光測定 最大2,400 mmまでの直管光源や有機ELや大型ディスプレイにも対応 ２軸ゴニオメータを自動制御して、角度ごとの分光分布測定を行い、 球帯係数法により分光全放射束と全光束および色度、色温度などを求めることが可能 紫外領域から近赤外領域までの光源に対応可能
