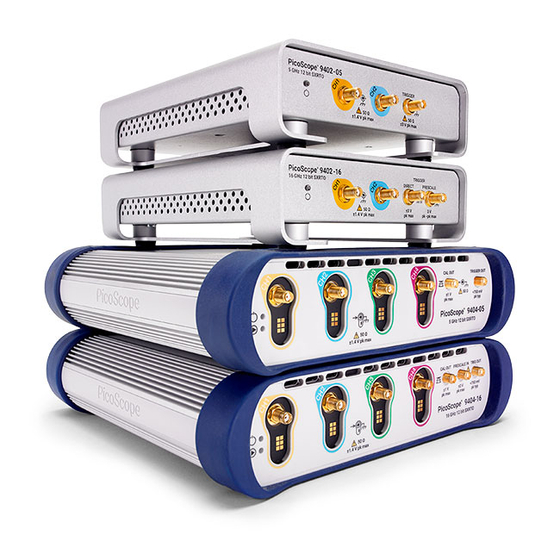

SXRTOサンプラー拡張リアルタイムオシロスコープ9400シリーズ
PicoScope9400シリーズは、サンプラー拡張リアルタイムオシロスコープで、 ランダム等価サンプル機能を備えた広帯域オシロスコープです。 リアルタイムオシロスコープとサンプリングオシロスコープを両立できるSXRTO機能は、 広帯域測定を低価格で実現します。
この製品へのお問い合わせ
基本情報
*帯域幅5 GHz・16 GHz・25 GHz *アナログ入力 2または4チャンネル *12-bit 500 MS/s ADC、±800 mVフルスケール入力範囲 *28 psまで、最大16 Gb/sのパルス、アイ、マスクテスト *直感的で構成可能なWindowsユーザーインターフェース (タッチパネル対応) *測定結果、ズーム、データマスク、ヒストグラムなどの機能を内蔵 *デジタルゲインによる範囲10 mV/div - 250 mV/div *最大250 kSのトレース長(チャンネル間で共有) *クロックリカバリトリガー11.3 Gb/s (オプション) *リカバリクロックおよびデータ出力 (オプション)
価格帯
納期
用途／実績例
このオシロスコープは、研究室や実稼働環境で働くエンジニアの方々や、以下のような広帯域幅信号の柔軟な測定に関連した機能が必要となる方々のために開発されています： 通信/レーダーテスト、サービスおよび製造 光ファイバー、トランシーバー、レーザーテスト（OE変換への対応なし） RF、マイクロ波、ギガビットデジタルシステム測定結果 信号、アイ、パルス、インパルス解析 高精度タイミング・フェーズ分析 デジタルシステム設計および解析 アイダイアグラム、マスク、リミットテスト（最大16 Gb/s） 11.3 Gb/sでクロック・データ・リカバリ Ethernet、HDMI 1、PCI、SATA、USB 2.0 半導体解析 信号、データ、パルス/ インパルスインテグリティ、プレコンプライアンステスト
カタログ（1）
カタログをまとめてダウンロード
企業情報
Pico Technologyは、1991年に英国で設立された、PC計測器の先進技術企業です。 オシロスコープ、サンプリング・オシロスコープ、ベクトル・ネットワーク・アナライザ、データロガーなどの製品を提供しています。 小型・軽量・低価格ながら高性能で豊富な機能を備えており、ソフトウエアのアップグレード費用は無償のため投資効果の高い製品です。
