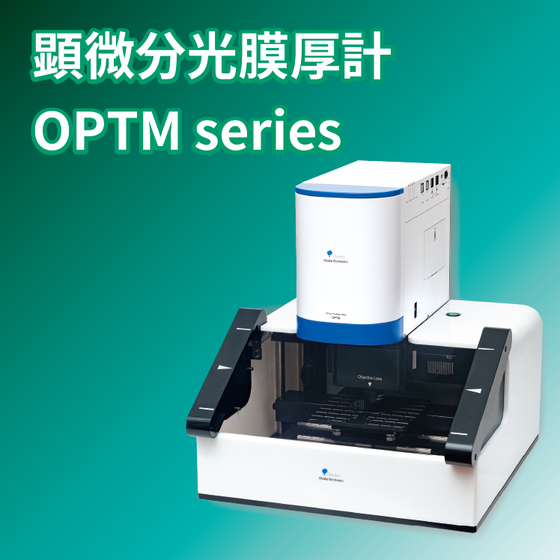

反射対物レンズが実現する透明基板の高精度測定
フィルムやガラス等の透明な基板サンプルの場合、基板の裏面からの反射の影響を受けると正確な測定ができません。 OPTMシリーズの反射対物レンズを使用すると、物理的に裏面反射を除去することができ、透明基板でも高精度に測定ができます。 また、フィルムやSiC等の光学異方性をもつサンプルに対してもその影響を受けること無く上面の膜のみの測定を行うことが可能です。 （特許取得済 第5172203号）
この製品へのお問い合わせ
基本情報
●膜厚測定範囲： 1nm～35μm（機種選択による） ●測定時間 ： 1秒／1ポイント ●測定径 ： φ5μm、φ10μm、φ20μm、φ40μm
価格帯
納期
用途／実績例
●機能性材料 ： 光学フィルム（AR膜、ベースフィルム、ITO、WET膜など） 機能性材料（SAW／BAWフィルター、レンズ、DLC膜、ポリイミドなど） 医療用材料（カテーテル、バルーン、鉗子など） ●半導体 ： Si半導体（SiO２/Si、レジスト/Si、SiO2/a-Si/SiO2/Si、SOI、Siなど） 化合物半導体（a-Si/GaAs、Al2O3/GaAs、a-Si/Al2O3/GaAs。SiC、GaN、Ga2O3など）
