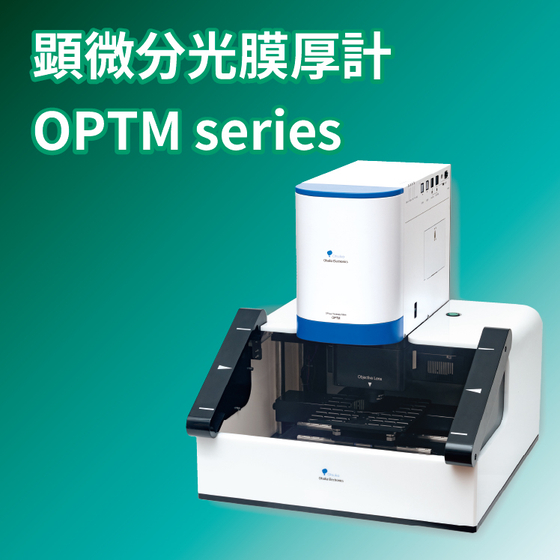

複数点同一解析を用いた nk 未知の極薄膜の測定
従来法では困難であった極薄膜領域下(100nm以下)でのnk解析ですが、複数点解析機能により、精度良くnk解析が可能です。（特許取得済 第5721586号） 最小二乗法でフィッティングをして膜厚値（ｄ）を解析するには材料のnkが必要です。nkが未知の場合、d とnkの両方を可変パラメータとして解析します。 しかしながら、ｄ が100nm以下の極薄膜の場合、ｄ とnkとを分離することができず、そのため精度が低下して正確な ｄ が求められないことがあります。 このような場合、ｄ の異なるサンプルを複数測定し、nkが同一であると仮定して同時解析（複数点同一解析）をします。これにより精度よくnkを求め、正確な ｄ を求めることが可能です。
この製品へのお問い合わせ
基本情報
●膜厚測定範囲： 1nm～35μm（機種選択による） ●測定時間 ： 1秒／1ポイント ●測定径 ： φ5μm、φ10μm、φ20μm、φ40μm
価格帯
納期
用途／実績例
●機能性材料 ： 光学フィルム（AR膜、ベースフィルム、ITO、WET膜など） 機能性材料（SAW／BAWフィルター、レンズ、DLC膜、ポリイミドなど） 医療用材料（カテーテル、バルーン、鉗子など） ●半導体 ： Si半導体（SiO２/Si、レジスト/Si、SiO2/a-Si/SiO2/Si、SOI、Siなど） 化合物半導体（a-Si/GaAs、Al2O3/GaAs、a-Si/Al2O3/GaAs。SiC、GaN、Ga2O3など）
