さまざまなチャンバーサイズやプロセス・自動化を選択可能なBAK蒸着プラットフォームをご紹介

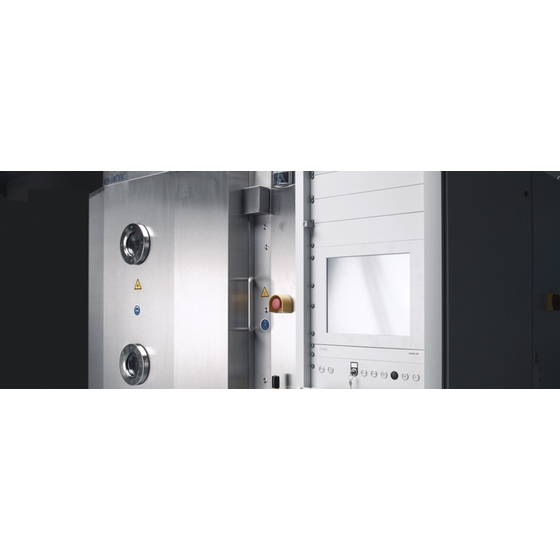

新しいレベルの柔軟性とプロセス制御を備えた蒸着機である『BAKファミリー』は、パワー デバイス、ワイヤレス、LED、MEMS、およびフォトニクス向けに単に蒸着作業を提供するだけでなく、基板の自動交換と高スループットを実現する新世代蒸着装置です。 大学や研究機関向けのコンパクトなBAK501から、大量生産用のMulti BAKまで研究開発から量産まですべてのお客様に適したBAKをご提案可能です。 【特長】 ■0.5m～2.0mの蒸着距離を選択可能 ■多元材料を真空破壊なしに使用可能な柔軟性の高いプロセス ■ロードロックやローディングロボットを組み込んだ全自動式も選択可能 ※詳しくは関連リンクをご覧いただくか、お気軽にお問い合わせください。
この製品へのお問い合わせ
基本情報
※詳しくは関連リンクをご覧いただくか、お気軽にお問い合わせください。
価格帯
納期
用途／実績例
※詳しくは関連リンクをご覧いただくか、お気軽にお問い合わせください。
詳細情報
-
MultiBAK
カタログ（1）
カタログをまとめてダウンロード
企業情報
エバテックの技術は、1946年にBalzers AG社が設立されてから70年間にわたり世界中で活用されてきております。 そして今、エバテックの薄膜製造技術は、私たちの生活と働き方に革命をもたらしています。 モノのインターネット（IoT）は、世界人口70億人の7兆台のデバイスを接続する可能性を提供していますが、エバテックの薄膜製造技術がそれらを可能としています。エバテックの装置により製膜された半導体デバイスにより、世界中の何億の人々が高速ワイヤレスネットワークで繋がり、AIの進化により働き方が変わり、またAI半導体や高精度センシングにより実現した自動運転がライフスタイルを変え、パワー半導体により少ない電力で各種デバイスを駆動させる事を可能としエネルギー問題を解決します。 ワイヤレス通信で必須の高周波フィルター、自動車や照明用の高輝度LED、高集積化されたデータセンター向けAI・光電融合半導体から、携帯電話向けタッチパネルまで、高パフォーマンスの電気・光学特性を持つ薄膜製造の最先端ソリューションをお客様に提供します。
