撮影視野1倍での両面広視野撮影が可能！(視野9mm x 7mm）

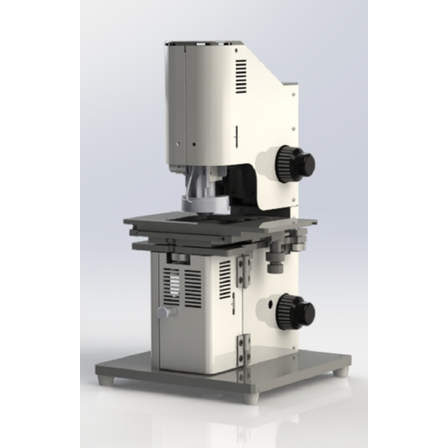

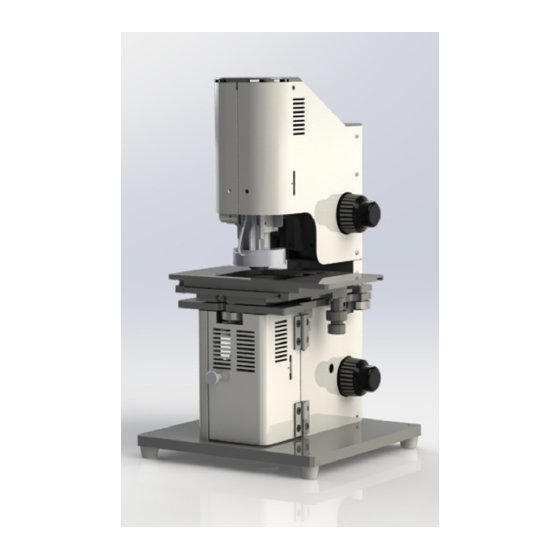

『TOMOS-50R1』は、撮影視野1倍での両面広視野撮影が可能な 広視野リング照明付きの両面顕微鏡システムです。 水晶振動子、MEMS、プリント基板の穴など、電子部品の表裏を 同時に撮影が可能です。 また、表裏のパターンやアライメントマークのずれを繰り返し精度 ±0.010mm精度で測定できます。 【特長】 ■顕微鏡表裏の光軸ずれや、レンズ倍率誤差、カメラのθずれを 高精度に画像処理補正 ■表と裏をひっくり返す手間無く寸法測定も可能 ■水晶振動子、MEMS、プリント基板の穴、電子部品の表裏を同時に撮影 ※詳しくはPDFをダウンロードしていただくか、お気軽にお問い合わせください。
この製品へのお問い合わせ
基本情報
【ソフト機能】 ■表裏光軸補正 ■表裏レンズ倍率補正 ■カメラ取付θ補正 ■表裏同時撮影、ファイリング ■表裏画像合成表示 ■表裏寸法手動計測/自動計測(OP) ■表裏位置ずれ手動計測/自動計測(OP) ※詳しくはPDFをダウンロードしていただくか、お気軽にお問い合わせください。
価格帯
納期
用途／実績例
【用途(抜粋)】 ■表裏同時観察 ・コンデンサ、抵抗などの電子部品やレンズ、コネクタなどの表裏キズ検査 ■表裏位置ずれ計測 ・プリント基板、印刷物のアライメントマーク、LEDチップなどの表裏位置ずれ検査 ※詳しくはPDFをダウンロードしていただくか、お気軽にお問い合わせください。
カタログ（1）
カタログをまとめてダウンロード
企業情報
当社は「見る・視る・観る・診る」の総合ソリューションカンパニーです。 新しい技術と大胆な発想で実現する映像・光学機器の開発製造から システム構築まで行っております。 業務用のデジタルカメラおよび映像関連システムの開発・製造・販売は 当社にお任せください。
