ファインピッチ、ファインパターン、薄型！配線自由度が飛躍的に向上

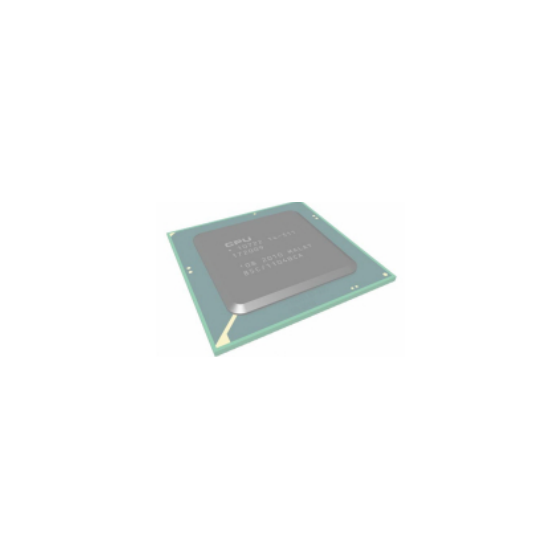

当社では、インターポーザー用に好適な『ビルドアップ基板』を 取り扱っております。 最小ライン＆スペースは、L/S＝20/20μm。LVH径/ランド径 ＝60/90μmで、LVHピッチ150umの対応が可能です。 コア25um、プリプレグ20umの使用で薄板化ができます。 【応用分野】 ■無線モジュール ■インターポーザー ■スマートフォン ■タブレット端末 ■デジタルカメラ ■通信基地局 ※詳しくはPDFをダウンロードしていただくか、お気軽にお問い合わせください。
この製品へのお問い合わせ
カタログ（1）
カタログをまとめてダウンロード
企業情報
弊社は基板設計を行っています。 熟練の回路設計者が基板設計を行いますので特性面や品質において高い満足度を 実感いただけると考えております。 世間一般的な基板設計会社と違い弊社は、 １．回路/デジタル回路に深い理解を持つ ２．電流をイメージできる ３．基板設計時にデバイスデータシートを徹底的に精査する、事から、 <手戻りのない設計を行い、特性・品質・納期でお客様に貢献いたします！> をモットーとしています。 また製造面はファブレスメーカーとして対応しておりますので 仕様、コスト、納期に合わせてお客様にとって好適な製造方法をご提案しております。 FPGA開発や電源システム、モーター、無線、ファーム、ソフトまで手掛けておりますので システム一括の受託開発も承ります。 試作品や要素開発品などの少量品でも喜んで対応いたします。
