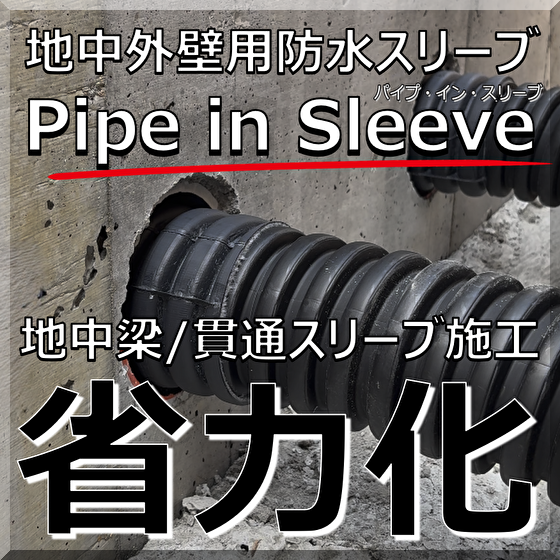

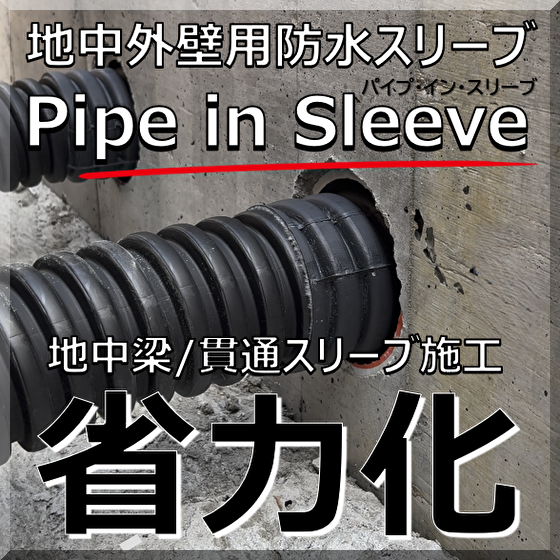

地中外壁用防水スリーブ「パイプ・イン・スリーブ」(略称PIS) 施工現場 省力化！ 建築物防水性能 健全化！
地中外壁部(地中梁スリーブ)にて、塩ビスリーブとエフレックス(FEP)の外周空間(隙間)に、 事前に工場で「防水処理」を施し、プレハブ化して現場へ。 現場では煩わしい作業は不要、PIS設置後は基本的に継手接続のみ。 安定的な防水性を担保！作業効率化『省力化実現』、浸水対策/耐水化推進へも。 地中梁スリーブ工事の革新的且つ先進的製品です。 ＜特長＞ ■優れた防水性能 【浸水対策・耐水化推進】 ■建設現場の省力化提案 ■工事案件個々の設計仕様に対応 ■作業効率化・品質の統一化・メンテナンス性向上 〔設計者様・工事店様〕 FEP管引き通し配管、ベルマウス端末取付、異種管接続(AQ型)、エフレックスの接続部品各種を、 個々の建設現場仕様に合わせアレンジ可能！ 更に、想定外の漏水にも対応可！保守・メンテナンス性も兼ね備え、多才で汎用性に富む製品。 （図面のご依頼もご遠慮なく） ※詳細は、下記よりお問い合わせ頂くか「イプロスサイト」よりPDFデータをダウンロード下さい。
この製品へのお問い合わせ
基本情報
＜仕様＞ ●防水性 ・試験値（内面平滑管） 0.1MPa×72 hour （本品は完全防水を保証するものではございません） ●構成 ・スリーブ材：硬質ポリ塩化ビニル管(JIS K 6741) ・スリーブ貫通管：地中埋設用電線保護管 古河電気工業(株) エフレックス ・シーリング材：硬化型防水材 ＜注記＞ ＊本品に「止水リング」は付属無し。止水リングはメーカー仕様に則り、 スリーブ外径に合わせた止水材をご用意下さい。 ＊FEP/貫通管接続は、エフレックス部品 直線継手・異種管継手(AQ型)は、 古河電気工業(株) アクアシリーズからお選び下さい。 ＊シーリング材（硬化型防水材）の「防水性能」は社内測定値であり、保証値では御座いません。 【お問い合わせ】 ・企画・立案：古河エレコム株式会社 新事業推進室 TEL：03-5297-8711 FAX：03-5297-8705 ・設計・製造：EPJ株式会社〔イーピージェー〕 TEL : 03-5643-8137 FAX：03-5643-8138 Email : info@epj-inc.co.jp
価格帯
納期
用途／実績例
■開発コンセプト■ 『建設現場の省力化』 現代の建設プロジェクトでは、熟練技能者の高齢化や若者離れの問題から、作業効率性と施工品質の 両立が、常々求められています。 「プレハブ化技術」を活用し、建設現場の恒常的問題の解決を行い、建築物の長寿命化。 更には、設備の保守・メンテナンス性能も兼ね備えた、画期的製品開発！。 「建築物防水性能の健全化」 各建設現場のピット・地中梁スリーブと、貫通管の極狭すき間は「止水処理」が義務づけられています。 国土交通省・経済産業省から発布の「建築物における電気設備の浸水対策ガイドライン」にて、 各事業者に提唱されている今、安全且つ安心な防水性能を有した製品開発！ ＜需要場所＞ 各各建設物件 地中梁スリーブ（地中外壁部） ＜対策工種＞ ・浸水対策工事：国土交通省/経済産業省 建築物における電気設備の浸水対策ガイドライン ・耐水化の推進：国土交通省 下水道施設の耐水化の考え方 等々 【お問い合わせ案件ランキング】 １位：医療施設 ２位：宿泊施設 ３位：商業施設 ４位：教育施設 ５位：オフィス（高層）
詳細情報
-
パイプ・イン・スリーブ接続１
-
パイプ・イン・スリーブ接続２
-
パイプ・イン・スリーブ接続３
-
パイプ・イン・スリーブ設置後（打設後）１
-
パイプ・イン・スリーブ設置後（打設後）２
ラインアップ（16）
| 型番 | 概要 |
|---|---|
| PIS30U（PIS30NU） | 貫通管/ FEP-30（難燃FEP-30） ＊ 硬質塩化ビニル管 VU-50 |
| PIS40U（PIS40NU） | 貫通管/ FEP-40（難燃FEP-40） ＊ 硬質塩化ビニル管 VU-65 |
| PIS50U（PIS50NU） | 貫通管/ FEP-50 （難燃FEP-50）＊ 硬質塩化ビニル管 VU-75 |
| PIS65U（PIS65NU） | 貫通管/ FEP-65 （難燃FEP-65）＊ 硬質塩化ビニル管 VU-100 |
| PIS80U（PIS80NU） | 貫通管/ FEP-80 （難燃FEP-80）＊ 硬質塩化ビニル管 VU-125 |
| PIS100U（PIS100NU） | 貫通管/ FEP-100 （難燃FEP-100）＊ 硬質塩化ビニル管 VU-150 |
| PIS125U（PIS125NU） | 貫通管/ FEP-125 （難燃FEP-125）＊ 硬質塩化ビニル管 VU-200 |
| PIS150U（PIS150NU） | 貫通管/ FEP-150 （難燃FEP-150）＊ 硬質塩化ビニル管 VU-250 |
| PIS30P（PIS30NP） | 貫通管/ FEP-30 （難燃FEP-30）＊ 硬質塩化ビニル管 VP-50 |
| PIS40P（PIS40NP） | 貫通管/ FEP-40 （難燃FEP-40）＊ 硬質塩化ビニル管 VP-65 |
| PIS50P（PIS50NP） | 貫通管/ FEP-50 （難燃FEP-50）＊ 硬質塩化ビニル管 VP-75 |
| PIS65P（PIS65NP） | 貫通管/ FEP-65 （難燃FEP-65）＊ 硬質塩化ビニル管 VP-100 |
| PIS80P（PIS80NP） | 貫通管/ FEP-80 （難燃FEP-80）＊ 硬質塩化ビニル管 VP-125 |
| PIS100P（PIS100NP） | 貫通管/ FEP-100 （難燃FEP-100）＊ 硬質塩化ビニル管 VP-150 |
| PIS125P（PIS125NP） | 貫通管/ FEP-125 （難燃FEP-125）＊ 硬質塩化ビニル管 VP-200 |
| PIS150P（PIS150NP） | 貫通管/ FEP-150 （難燃FEP-150）＊ 硬質塩化ビニル管 VP-250 |
企業情報
企画・デザイン・設計に特化したメーカー。様々な建設現場に於ける問題を解決するべく、製品開発に特化し、斬新且つ革新的、更にエコロジカルな製品をご提供しています。 ご遠慮なくお問合せ下さい。
