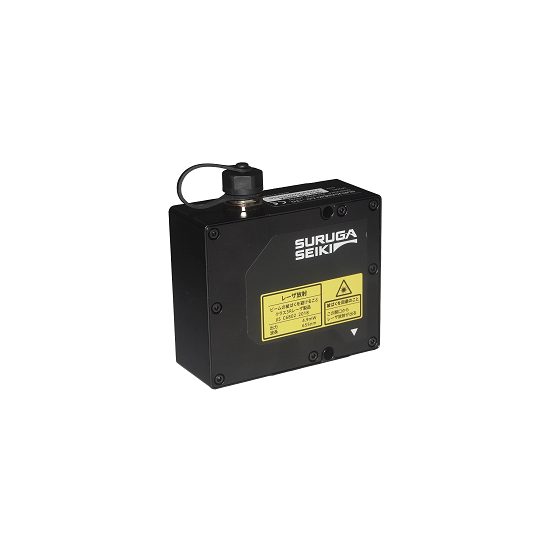

基準出し・検査などの距離測定をデジタルで高精度に実施、低価格と高精度の両方を実現したレーザ変位計
「最大8台接続」「高速サンプリング速度160kHz」ワーク対応力抜群の非接触で測れる高精度レーザ変位計です。センサヘッドにコントローラを内蔵した省スペース設計モデル。 【特長】 ■低コストかつ高精度 ・ 抜群の直線性 ・ 高速信号処理プロセッサと通信機能の内蔵により外部機器の大幅コストダウン ■増設時の設置スペース削減 ・ 専用コントローラ不要のため、増設ユニットのスペースを省略 ■様々な測定物に対応 ・ 広ダイナミックレンジ、ノイズ除去、新アルゴリズムにより多種多様な測定物の計測が可能 ■ワーク対応力向上 黒ゴムや色付樹脂などの低反射物からミラーや白セラミックなどの高反射物まで、様々なワークを簡単に測定可能。 ガラス等の透明体の厚みも測定できます。 ■コスト削減 コントローラ内蔵だから、直接PCにつなげて、即時測定可能です。 装置製作のスペース削減、初期導入費や増設のコスト削減につながります。 ■生産性向上 PCで8台の変位計を一括制御ワーク毎の最適設定をリアルタイムにできるから、複雑な生産ライン調整の時短につながります。
この製品へのお問い合わせ
基本情報
■W.D.：80mm ±15mm ・ W.D. 80mm ±15mm ・ 測定レンジ ±15mm ・ ビーム形状 丸(SA)/ 楕円(WA) ・ 直線性 ±6μm / ±16μm ・ 繰り返し再現性 0.13μm ・ 温度特性 0.01% of F.S./℃ ・ 型式 H810-15R-080SA（丸形ビーム形状） ・ 型式 H810-15R-080WA（楕円型ビーム形状） ■W.D.：150mm ±40mm ・ W.D. 150mm ±40mm ・ 測定レンジ ±40mm ・ ビーム形状 丸(SA)/ 楕円(WA) ・ 直線性 ±6μm / ±16μm ・ 繰り返し再現性 0.25μm ・ 温度特性 0.01％ of F.S./℃ ・ 型式 H810-40R-150SA（丸形ビーム形状） ・ 型式 H810-40R-150WA（楕円型ビーム形状）
価格帯
納期
用途／実績例
・ミラー、黒ゴム、アルミ、ウエハなどの厚み測定 ・ガラスの厚み（1mm）測定 ※詳しくはPDF資料をご覧いただくか、お気軽にお問い合わせ下さい。
企業情報
駿河精機は創業以来50年にわたり、光学機器市場で競争力の高い製品を供給し続けています。 急速に発展するスマートフォン・タブレットなどのモバイル機器や、 半導体製造、光通信、精密電子部品分野など、幅広い業界において 駿河精機のテクノロジーが欠かせない存在となっています。 近年では、コアテクノロジーをさらに発展させたアプリケーションシステムで、 ヨーロッパ・アメリカ・アジア諸国など、海外市場にも進出しています。
