【ラボ向け】低価格ながら、上位機種と同等の配向処理を実現。小型・軽量で持ち運びも容易

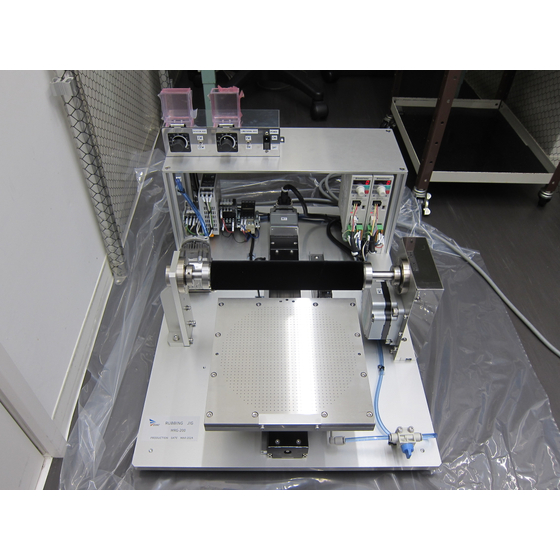

『ラビング・ジグ MRG-200』は、ガラス基板・フィルム基板などの 高精度なラビングが行える、開発・試作向けの装置です。 ラビングロール回転、試料台の移動は ボリュームつまみ・トグルスイッチによって簡単に操作可能。 外形サイズ460×640mmの大きさで 作業台上に設置可能、装置移動も容易に行えます。 【特長】 ■ラビング押し込み量はテーブルの高さ調整で設定 ■小型・低価格ながら高度な配向処理が可能 ※詳しくは資料をご覧ください。お問い合わせもお気軽にどうぞ。
この製品へのお問い合わせ
基本情報
【仕様】 試料サイズ：最大200ｘ200mm角基板 テーブル移動速度：最大25mm/sec（手動ボリューム可変）※前・後進の切替えはトグルスイッチによる操作 テーブル移動ストローク：約150mm テーブル上下ストローク：10mm（マイクロヘッドで手動操作） ロール幅：240mm ロール径：φ47.6mm（毛足1.4mmの先端にて） ロール回転数：最大4000rpm、回転方向・回転数は個別スイッチ類で切替え 電源：AC100-240V 50/60Hz 外形寸法：W460×D640×H297mm （回転数・ロール軸回転負荷率のデジタル表示が可能） ※詳しくは資料をご覧ください。お問い合わせもお気軽にどうぞ。
価格帯
納期
用途／実績例
[用途] ラビングといわれる手法は ポリイミド等の配向膜が塗布されたガラス基板やフィルム基板を一方向に擦る処理のことである。 ラビング処理が施された配向膜に液晶分子が接すると、 簡単にその方向に液晶分子が並び、光透過のON/OFFが可能になる。 [実績] 液晶ディスプレイ・センサ・応用機能膜の研究開発
ラインアップ（1）
| 型番 | 概要 |
|---|---|
| ラビング・ジグ【MRG-100】 | 試料サイズ最大100x100mm対応の卓上型ラビング装置 |
