直線運動を回転運動に変換する回転位置決めテーブル！±1秒の高い繰返し位置決め精度を実現しています

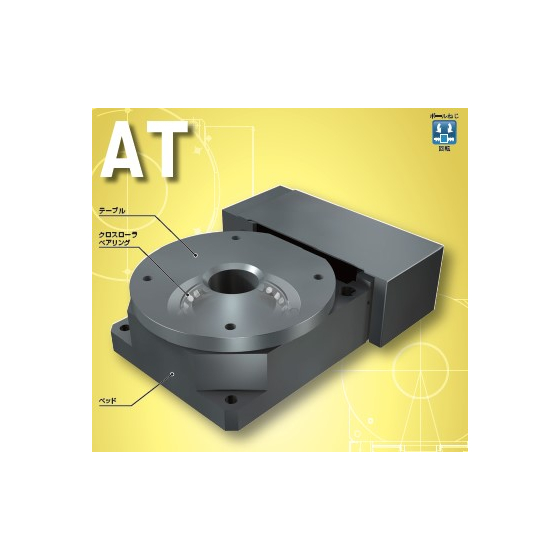

『AT』は、リニアウェイとボールねじを組み合わせたローテータ機構を用いて、 精密な角度補正が可能なアライメントテーブルです。 高剛性な鋼製テーブルとベッドを使用。テーブルを支える軸受には クロスローラベアリングを組み込みました。 様々な方向に対して高い剛性を発揮するクロスローラベアリングを採用し、 低断面・高剛性・高精度を実現しています。 【特長】 ■直線運動を回転運動に変換する回転位置決めテーブル ■低断面設計で高剛性 ■繰返し位置決め精度は±1秒 ■多軸構成のアライメントテーブルとして使用可能 ※詳しくはPDFをダウンロードしていただくか、お気軽にお問い合わせください。
この製品へのお問い合わせ
基本情報
【諸特性(一部)】 ■大きさ：AT120 ・ボールねじのリード mm：1 ・動作角度範囲 度：±5 ・繰返し位置決め精度 秒：±1 ・テーブルイナーシャ JT ×10-5kg・m2：0.012 ※詳しくはPDFをダウンロードしていただくか、お気軽にお問い合わせください。
価格帯
納期
用途／実績例
【用途例】 ■精密測定器・検査機・組立器などのアライメント用テーブル ※詳しくはPDFをダウンロードしていただくか、お気軽にお問い合わせください。
