周辺回路をシンプルにする PoE（Power over Ethernet） 絶縁型 PD/PSE 電源モジュール

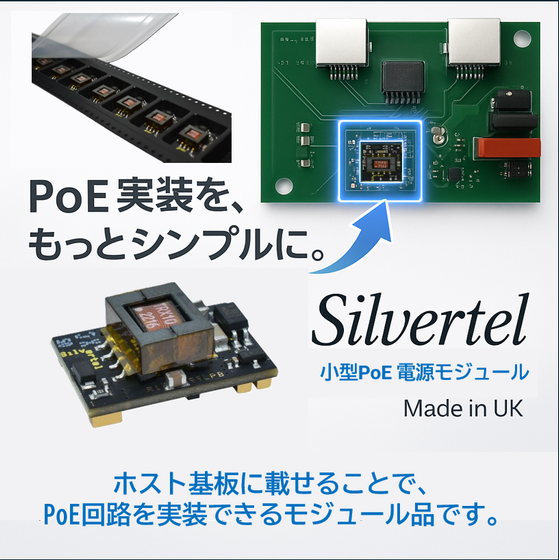

【製品概要】 このモジュールは、ホスト基板上に実装することにより、製品にPoE回路を内蔵することができます。 PoE（Power over Ethernet）設計のノウハウがなくても、このモジュールを採用することで、PoE内蔵製品を開発できます。 回路設計の段階から、設計サポートも行っておりますので、お気軽にお問い合わせください。 【PoE（ Power over Ethernet ）のメリット】 コンセントのないところで、電源供給する場合、 もしLANケーブルが引くことができればPoE技術を使って電源供給することができます。 外に設置された監視カメラや、大型工場内のIoT機器などで活用されています。 【特徴】 ■モジュールにより部品点数を大幅に削減 ■周辺回路を簡略化 ■超小型モジュールなので、製品の小型化にも貢献 ■1個から購入可能 ■設計サポートも◎ ※製品の詳細は「カタログをダウンロード」からPDFカタログをご覧ください。
この製品へのお問い合わせ
関連動画
基本情報
代表製品 Ag9900-LPB PoE受電モジュール 外形寸法：21mm（長さ）×14mm（幅）×8mm（高さ） の超小型サイズを実現。 他社PoEソリューションと比較して約40％の小型化を達成。 ■高絶縁設計 入力－出力間で 1500V DC の絶縁耐圧を確保。 ■多様な出力電圧バリエーション 3V / 5V / 12V / 24V の出力モデルをラインナップ。 ■絶縁型DC/DCコンバータ内蔵 PoE電力から安定したDC出力を生成。 ■低コスト・簡単実装設計 外付け部品が少なく、設計への組み込みが容易。 PoEには、電力を供給するPSE（Power Sourcing Equipment）と電力を受電するPD（Powered Device）があります。 PSEとして、PoEインジェクター、ルーティングスイッチャーなどがあり、 PDとして、監視カメラやIP電話、WiFiルーター、照明などが挙げられます。 シルバーテル社は、PoEモジュールのリーディングカンパニーとして PDとPSEの両方のモジュールを設計開発しており、幅広いラインアップを揃えています。
価格帯
~ 1万円
納期
用途／実績例
対象製品 ■アクセスポイント ■IP 電話 ■ルーティングスイッチャー ■セキュリティカメラ ■監視カメラ（PTZカメラ） ■デジタルサイネージ ■FA用 IoT機器 ■PoE インジェクター ■RFIDリーダー ■音響システム
ラインアップ（40）
| 型番 | 概要 |
|---|---|
| Ag9903MTB | 出力電圧 3.3V / 出力電力 6W / SMT（面実装タイプ） |
| Ag9905MTB | 出力電圧 5.0V / 出力電力 9W / SMT（面実装タイプ） |
| Ag9912MTB | 出力電圧 12.0V / 出力電力 12W / SMT（面実装タイプ） |
| Ag9924MTB | 出力電圧 24.0V / 出力電力 12W / SMT（面実装タイプ） |
| Ag9903LPB | 出力電圧 3.3V / 出力電力 4.9W / Low Profile SMT（低背面実装タイプ） |
| Ag9905LPB | 出力電圧 5.0V / 出力電力 7W / Low Profile SMT（低背面実装タイプ） |
| Ag9912LPB | 出力電圧 12.0V / 出力電力 10W / Low Profile SMT（低背面実装タイプ） |
| Ag9712-S | 出力電圧 12V / 出力電力 12W /Through-holeタイプ |
| Ag9705-S | 出力電圧 5V / 出力電力 9W /Through-holeタイプ |
| Ag9703-S | 出力電圧 3.3V / 出力電力 6W /Through-holeタイプ |
| Ag9712-2BR | 出力電圧 12V / 出力電力 12W /Through-holeタイプ |
| Ag9705-2BR | 出力電圧 5V / 出力電力 9W /Through-holeタイプ |
| Ag9703-2BR | 出力電圧 3.3V / 出力電力 6W /Through-holeタイプ |
| Ag9724-FL | 出力電圧 24V / 出力電力 12W /Through-holeタイプ |
| Ag9712-FL | 出力電圧 12V / 出力電力 12W /Through-holeタイプ |
| Ag9705-FL | 出力電圧 5V / 出力電力 9W /Through-holeタイプ |
| Ag9703-FL | 出力電圧 3.3V / 出力電力 6W /Through-holeタイプ |
| Ag97005-FL | 出力電圧 5V / 出力電力 9W /Through-holeタイプ |
| Ag97012-FL | 出力電圧 12V / 出力電力 12W /Through-holeタイプ |
| Ag97024-FL | 出力電圧 24V / 出力電力 12W /Through-holeタイプ |
| Ag9205 | 出力電圧 5V / 出力電力 13W /Through-holeタイプ |
| Ag5300 POE+ | 出力電圧 12V / 出力電力 30W /Through-holeタイプ |
| Ag5324 POE+ | 出力電圧 24V / 出力電力 30W /Through-holeタイプ |
| Ag5405 POE+ | 出力電圧 5V / 出力電力 30W /Through-holeタイプ |
| Ag5412 POE+ | 出力電圧 12V / 出力電力 30W /Through-holeタイプ |
| Ag5424 POE+ | 出力電圧 24V / 出力電力 30W /Through-holeタイプ |
| Ag5712-LPB POE+ | 出力電圧 12V / 出力電力 24W / SMT（面実装タイプ） |
| Ag5724-LPB POE+ | 出力電圧 24V / 出力電力 24W / SMT（面実装タイプ） |
| Ag59812-LPB POE++ | 出力電圧 12V / 出力電力 100W / SMT（面実装タイプ） |
| Ag59824-LPB POE++ | 出力電圧 24V / 出力電力 100W / SMT（面実装タイプ） |
| Ag5810 POE++ | 出力電圧 12V or 24V / 出力電力 60W / Through-holeタイプ |
| Ag59612-LPB POE++ | 出力電圧 12V / 出力電力 60W / SMT（面実装タイプ） |
| Ag59624-LPB POE++ | 出力電圧 24V / 出力電力 60W / SMT（面実装タイプ） |
| Ag6120 PSE module | 出力電圧 48V or 57V / 出力電力 39W or 74W / Through-holeタイプ |
| Ag6130 PSE module | 出力電圧 57V / 出力電力 39W or 74W / SMT（面実装タイプ） |
| Ag6800 PSE module | 出力電圧 57V / 出力電力 99W / Through-holeタイプ |
| Ag6810 PSE module 2ポート出力対応 | 出力電圧 57V / 出力電力 99W / SMT（面実装タイプ） |
| Ag7100 DCDCコンバーター | 入力電圧 12V~27V / 出力電圧 48V~57V / Through-holeタイプ |
| Ag7200 DCDCコンバーター | 入力電圧 5V~15V / 出力電圧 36V~57V / Through-holeタイプ |
| Ag7300 DCDCコンバーター | 入力電圧 18V~36V / 出力電圧 48V~57V / SMT（面実装タイプ） |
