【概要紹介】アキシャルギャップ型モータとは？

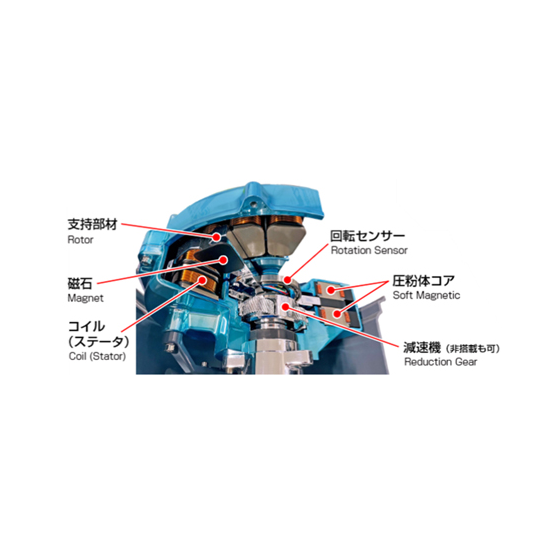

■アキシャルギャップ型モータとは アキシャルギャップ型モータは、磁束が軸方向に流れる構造を持つ高効率・高トルク型の 電動機です。 ステータとロータが円盤状に対向配置され、磁束が軸方向（アキシャル方向）に流れることで、 従来のラジアル型モータとは異なる性能特性を発揮します。 ■原理構造 アキシャルギャップ型は、ステータコイルとロータ磁石が平面状に対向して配置され、磁束が 軸方向に流れることでトルクを発生します。 この構造により、磁束密度の集中・トルク発生面積の拡大が可能となり、コンパクトながら高出力を 実現します。 ■ラジアル型モータとの違い ラジアル型モータは汎用性が高く、製造コストや設計の自由度に優れていますが、構造上どうしても 厚みが出やすく、冷却やトルク密度の面で制約があります。 それに対してアキシャルギャップ型モータは、薄型・高トルク・高効率という特長を持ち、スペース 制約のある特殊車両や小型モビリティ、ロボット分野などのアプリケーションに最適です。 特に、軽量化と高出力の両立が求められる用途では、アキシャル型が大きな優位性を発揮します。
この製品へのお問い合わせ
基本情報
弊社ラインナップ ・空冷式（出力：3～5kW） ・液冷式（出力：21kW/45kW）
価格帯
納期
用途／実績例
・小型モビリティ向け駆動用 ・農機向け駆動、作動用 ・建産機向け駆動、作動用 ・産業機械ポンプ用 ・水力、風力発電機 など
カタログ（1）
カタログをまとめてダウンロード
この製品に関するニュース（1）
企業情報
株式会社ダイナックスは、独自技術の価値を創造し続ける駆動系部品の 専門メーカーです。 研究開発から生産、販売までを一貫体制としお客様に満足いただける 高品質な製品を提供いたします。 電動化製品や摩擦制御技術を強みとした製品と市場の開発に積極的に 挑戦することで環境変化に強い経営基盤を実現し、お客様、従業員、 地域社会の皆様から信頼され、愛される企業を目指して参ります。
