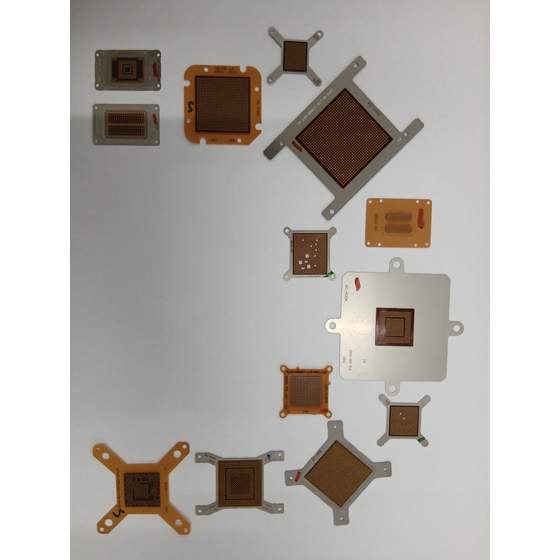

多様なテスト工程に対応！高速・高密度測定を可能にするシートソケット「PCR」
PCR（Pressure-sensitive Conductive Rubber）は、厚み方向に金属粒子を整列させた加圧導電性シートコンタクターです。 電極を加圧することで、シート内部の金属粒子が互いに接触し、多数の導電経路を形成。 これにより、従来のスプリングピンや一般導電ゴムと比べて、低接触抵抗かつ高い信号安定性を実現します。 また、ハンダレスで接続できる構造のため、検査対象物（DUT）や測定基板へのダメージを最小化。 位置ズレ許容度が高く、微細ピッチ・多Pin環境でも安定した接続が可能です。 接触長が短く、反射損失やインピーダンス変動を抑えられるため、高周波領域での波形再現性・測定データの安定性に優れています。 これらの特性から、PCRはアドバンストパッケージ、チップレット、SoC／メモリ評価、BtoB接続など幅広い用途で採用が進んでいます。
この製品へのお問い合わせ
基本情報
・対応Pitch：1.27～0.25ミリ ＊各pitch毎に対応可能な電極長・磁極径は異なります。 ・対応grid数：100ｘ100（目安） ＊各pitchにより対応可能なgrid数は異なります。 ・対応サイズ：１００ｘ１００ミリ（電極エリア/目安） ＊各pitchにより対応可能サイズは異なります。 ・使用温度範囲：標準タイプ/-40～125℃、ワイドレンジタイプ/-55～150℃ ・周波数特性：〜40GHz（構造設計による） ・導通抵抗：100mΩ以下（代表値） ・構造形状：偏在型・分散型・吸引式（Vacuum Type）など対応可
価格帯
納期
※製品仕様・ご依頼数量により価格の設定を行います。お気軽にお問い合わせください。
用途／実績例
・Final Test（量産選別）：高速メモリ・多Pin Logic製品向け ・System Level Test：チップレット／高周波モジュール評価 ・Debug Test：実装同等環境での特性解析（Chip size PCR対応） ・BtoB接続：基板間の着脱式接続、プローブカード用途 ・Image Sensor測定：吸引式ソケット構造による光学測定対応 ・Board Protector用途：測定ボード保護・リペア削減・安定導通
詳細情報
-
PCRとは？
カタログ（3）
カタログをまとめてダウンロード
企業情報
株式会社JMTは、PCR(ゴムシート)や半導体パッケージ検査（テスト）用加圧導電シート、プリント基板検査用治具＆加圧導電シートを取扱っている会社です。 長年培ってきた、めっき技術フォトリソグラフィー技術レーザー技術等とPCR技術を融合し、高性能なテストコンタクターを提供していきます。ご要望の際は、お気軽にお問合せください。
