各種形鋼材の切断・穴あけ・切り欠き コンパクトなボディに多彩な機能。生産現場を第一に考えた結果です。

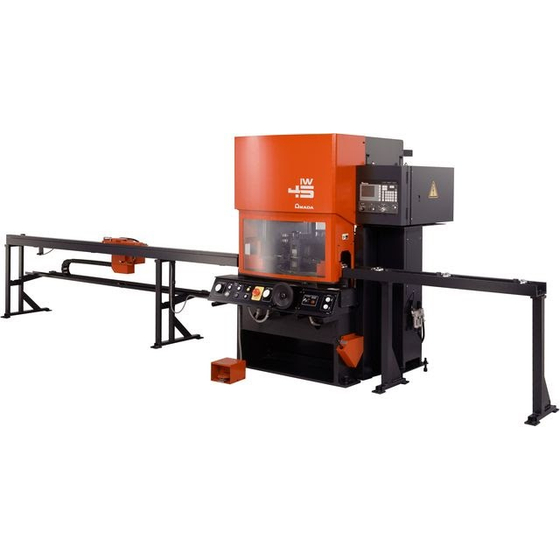

生産性・精度・作業性…、どの側面から見ても優れた能力を有したアマダの形鋼加工機「アイアンワーカー」がさらなる進化をとげて登場しました。 その変革の“代表格”が最大123mmのロングストローク(33mmとの切り替え方式／従来機33mmのみ)。これにより、75mm角パイプの加工が可能となりました。 作業内容に合わせて、最大6種類までの金型が搭載できる大型タレットテーブル。ボタン操作で回転する電動式のため、操作も簡単です。 【特長】 ■最大123mmのロングストローク ■高精度位置決め・段取り時間の大幅削減「操作パネル」 ■金型交換時間の大幅削減 ※詳しくはPDF資料をご覧いただくか、お気軽にお問い合わせ下さい。
この製品へのお問い合わせ
基本情報
製品名: IW-45III メーカー名: 株式会社アマダ（AMADA） カテゴリー: 形鋼加工機・アイアンワーカー ■加工能力：450kN ■加工範囲（SS400）(ｍｍ)：アングル材 9×75×75 チャンネル材 5×50×100 板材 9×125 穴あけ 9×Φ38 ■ストローク：最大 123mm のロングストローク（33mmとの切り替え方式） ■タレット金型搭載数：6 ■危険の防止：スライドガード・リアガード、3段フットスイッチ ■プルバック機構：ストッパーに突き当てた方のワークが取りやすくなります ■マシン寸法（ｍｍ）：1965×1467×6069 ■本体質量：4500kg ■受電容量：12kVA ※詳しくはPDF資料をご覧いただくか、お気軽にお問い合わせ下さい。
価格帯
納期
用途／実績例
【加工を広げる豊富な金型】 ■切断 アングルカット：9×75×75mm（特型：7×100×100mm） フラットバーカット：9×125mm チャンネルカット（特型）：6×65×125mm リップ鋼カット：1.6～3.2×20×50×100mm、1.6～2.3×10×30×60mm ロッドカット：Φ10、Φ22、□16 角パイプカット（特型）：3.2×75×75mm Tジョイントカット（特型）：Φ14～Φ42.7、板厚3.2mm ■切り欠き 45°ノッチ：9×75×75mm 90°ノッチ：9×75×75mm Vノッチ：9×75×75mm ■穴あけ アングルパンチ：板厚9mm、最大Φ39.5mm チャンネルフランジパンチ：最大Φ18mm、5×40×75mm、5×50×100mm チャンネルウェブパンチ：板厚9mm、最大Φ38mm 角パイプポンチ（特型）：最大75×75mm ※詳しくはPDF資料をご覧いただくか、お気軽にお問い合わせ下さい。
カタログ（1）
カタログをまとめてダウンロード
企業情報
アマダグループは「金属の板」や「金属の塊」を加工して、身の回りにある金属製品をつくるマシンおよび周辺装置、金型、切削工具およびソフトウエアの開発、製造、販売、サービス（稼働保障）を行う金属加工機械のグローバルメーカーです。 アマダグループは、事業持株会社である株式会社アマダを中心に、子会社・関連会社を含めた93社で構成され、板金事業、微細溶接事業、切削事業、研削盤事業、プレス自動化ソリューション事業の5事業を中心に100カ国以上に事業展開を行っています。 金属加工機械のグローバルメーカーとして、加工機械だけでなく、周辺装置、制御、ソフトウエアなどを含めたトータルソリューションにより自動化やDXを推進し、モノづくりの発展に貢献します｡
