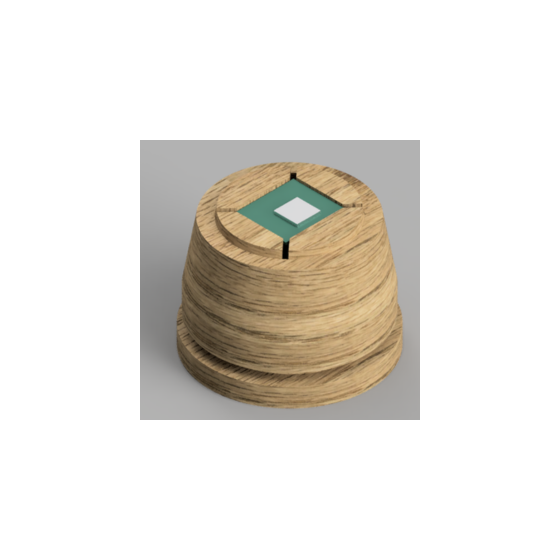

木製コレットの斜面摩擦で、小物ワークの外径を素早く・やさしく固定。3Dプリンタで製作できる軽量治具です。
本製品は、木製コレットの斜面摩擦で小物ワークの外径を保持する、3Dプリンタ製の固定治具です。 金属加工を必要とせず低コスト・短期間で製作可能。 試作から組立・検査・教育用治具まで、幅広く活用できます。 木製コレット本体の製作は当社で対応し、3Dプリンタ用データのご相談にも対応可能です。 3Dプリンター製の実機サンプルをご用意しています。ご希望の方は別途ご案内します。
この製品へのお問い合わせ
基本情報
対応ワーク：外径保持専用（φ35または25ｘ25mm程度のワーク） サイズ ：φ約68mm × 高さ50mm 重量 ：約200g 材質 ：3Dプリント（PLA / ABS） 価格 ：仕様によりお見積もり（小ロット・試作対応可）
価格情報
3Dプリンター製：参考価格 11,800円（税別）／台（標準仕様、カスタムは12,800円程度まで） 木工製：参考価格 250,000円（税別）／一式 木工製「中」交換インサート：参考価格 30,000円（税別）（交換部品 25,000円＋設計費 5,000円）
価格帯
1万円 ~ 10万円
納期
~ 1ヶ月
※設計〜製作までを含めた標準納期は3〜4週間（〜1ヶ月）です。3Dプリンター製治具については、仕様確定後2〜3週間程度での納品もご相談可能です。
用途／実績例
【用途・実例】 ・組立ラインでの小物ワークの外径保持（φ35または25x25mm程度） ・検査・測定時のワーク固定（工具レスで着脱が頻繁な場合） ・試作開発・研究用途の治具として ・3Dプリンタ教育・造形物の展示用スタンド
詳細情報
-

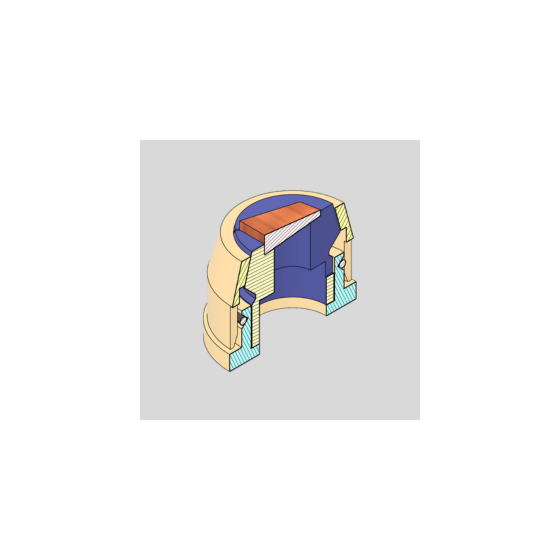

断面構造図
ラインアップ（2）
| 型番 | 概要 |
|---|---|
| CLT-I-xx | コレット式固定台＜内径用＞ 小物ワークの内径を保持する治具です。リング状部品・パイプ状部品の固定に最適です。 |
| CLT-M-xx | コレット式固定台＜小径ワーク用＞3Dプリンタ製コレットの摩擦保持式治具 |
カタログ（2）
カタログをまとめてダウンロード
CADデータ（2）
| 型番 | 概要 | ファイル |
|---|---|---|
| 外形図＜PDF＞ |
|
|
| 外形図＜DXF> |
|
