ケーブルや小径部品をくわえて仮固定し、コネクタ組付けや検査工程の手放し作業をサポートするφ30mmコレット式小型固定台です。

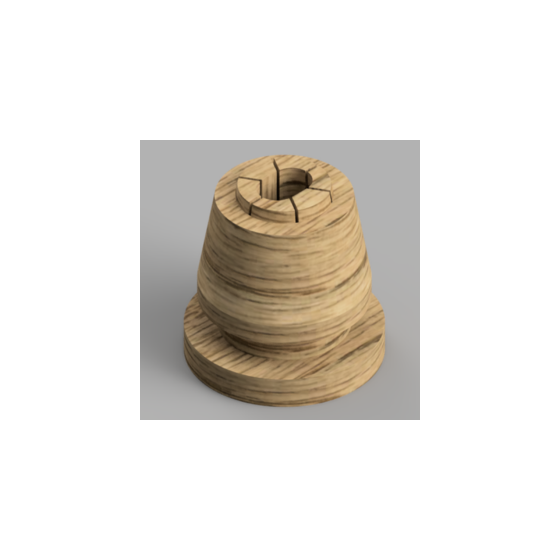

組立用治具向けのφ30mmコレット式小型固定台です。ケーブルや小径部品（目安 φ3〜10mm）をくわえて仮固定し、コネクタ組付けや導通検査など、両手を使いたい工程での手放し作業をサポートします。 3Dプリンタ製（木質PLA）の摩擦保持式コレット構造により、工具なしでワークの脱着が可能で、金属クランプに比べて軽い力で保持できるため、ケーブル被覆や小径部品への負荷を抑えられます。 主な用途はケーブルの仮固定・位置決めのほか、小径シャフトやベアリング外輪など小径円柱部品の保持・位置決め補助治具としての利用です。 対応径、本数、穴配置はカスタム設計に対応しており、「自社部品の形状に合わせたコレットが欲しい」「保持力や当たり面を調整したい」といったご要望にもお応えします。
この製品へのお問い合わせ
基本情報
・対応ワーク：ケーブル、小径円柱（目安 φ3〜10mm程度） ・サイズ：直径 φ30mm × 高さ30mm（コンパクト設計） ・材質：3Dプリント（木質PLA） ・重量：約50g（形状により変動） ・構造：摩擦保持式コレット構造、工具不要で脱着可能 ・カスタム：対応径、本数、穴配置のカスタム設計可 ・価格：仕様によりお見積もり（小ロット・試作対応可）
価格情報
3Dプリンター製：参考価格 9,800円（税別）／台
価格帯
1万円 ~ 10万円
納期
~ 1ヶ月
※設計〜製作までを含めた標準納期は3〜4週間（〜1ヶ月）です。3Dプリンター製治具については、仕様確定後2〜3週間程度での納品もご相談可能です。
用途／実績例
・電装品・電子機器の組立ラインで、コネクタ組付けや導通検査時のケーブル仮固定・位置決めに用いる治具。 ・小径シャフトやピン、ベアリング外輪など小径円柱部品の保持・位置決め補助治具。 ・試作ラインや少量多品種ラインでの、対象ワークに合わせたカスタムコレット治具。
詳細情報
-
断面構造図
-
事例１（ケーブル）
-
事例２（ケーブル）
-
事例３（小径ベアリング）
ラインアップ（2）
| 型番 | 概要 |
|---|---|
| CLT-O-xx | コレット式治具＜外径用＞ |
| CLT-I-xx | コレット式治具＜内径用＞ |
カタログ（2）
カタログをまとめてダウンロード
CADデータ（2）
| 型番 | 概要 | ファイル |
|---|---|---|
| 外形図（PDF) |
|
|
| 外形図（DXF) |
|
企業情報
当社は、治具・治工具・器具・組み立て装置・検査装置・用途に合わせた 人に配慮したアシストツールを設計・製作している企業です。 また、3Dプリンターによる工具・部品・成型の試作をはじめ、特注品・ カスタマイズ・特殊加工品の製作対応も実施。 細やかな技術力と協力企業ネットワークで、お客様のご要望ご相談に、 柔軟にご提案いたします。
