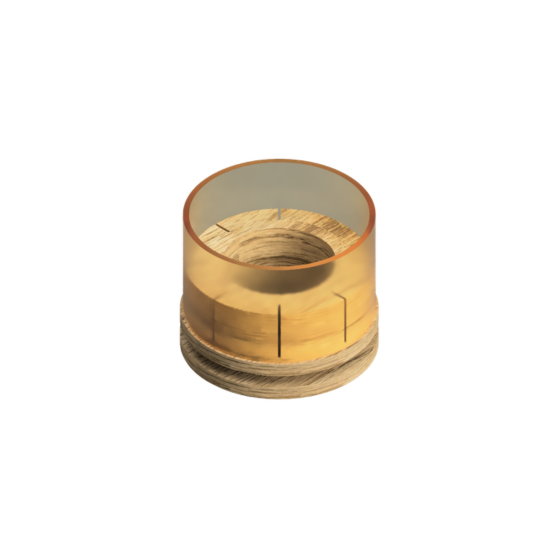

木製コレットの斜面摩擦で、小物ワークの内径を素早く・やさしく固定。3Dプリンタで製作できる軽量治具です。
本製品は、木製コレットの斜面摩擦で小物ワークの内径を保持する、3Dプリンタ製の固定治具です。 金属加工を必要とせず低コスト・短期間で製作可能。 試作から組立・検査・教育用治具まで、幅広く活用できます。 木製コレット本体の製作は当社で対応し、3Dプリンタ用データのご相談にも対応可能です。 3Dプリンター製の実機サンプルをご用意しています。ご希望の方は別途ご案内します。
この製品へのお問い合わせ
基本情報
対応ワーク：内径保持専用（最大ワークφ65mm） サイズ ：φ約68mm × 高さ50mm 重量 ：約200g 材質 ：3Dプリント（PLA / ABS） 価格 ：仕様によりお見積もり（小ロット・試作対応可）
価格情報
3Dプリンター製：参考価格 11,800円（税別）／台（標準仕様、カスタムは12,800円程度まで） 木工製：参考価格 250,000円（税別）／一式
価格帯
1万円 ~ 10万円
納期
~ 1ヶ月
※設計〜製作までを含めた標準納期は3〜4週間（〜1ヶ月）です。3Dプリンター製治具については、仕様確定後2〜3週間程度での納品もご相談可能です。
用途／実績例
・組立ラインでの小物ワークの内径保持（最大ワークφ65mm） ・検査・測定時のワーク固定（工具レスで着脱が頻繁な場合） ・試作開発・研究用途の治具として ・3Dプリンタ教育・造形物の展示用スタンド
詳細情報
-
断面構造図
ラインアップ（2）
| 型番 | 概要 |
|---|---|
| CLT-O-xx | コレット式固定台＜外径用＞ 小物ワークの外径を保持する治具です。基板・小型部品の固定に最適です。 |
| CLT-M-xx | コレット式固定台＜小径ワーク用＞3Dプリンタ製コレットの摩擦保持式治具 |
カタログ（2）
カタログをまとめてダウンロード
CADデータ（2）
| 型番 | 概要 | ファイル |
|---|---|---|
| 外形図（PDF) |
|
|
| 外形図（DXF) |
|
企業情報
当社は、治具・治工具・器具・組み立て装置・検査装置・用途に合わせた 人に配慮したアシストツールを設計・製作している企業です。 また、3Dプリンターによる工具・部品・成型の試作をはじめ、特注品・ カスタマイズ・特殊加工品の製作対応も実施。 細やかな技術力と協力企業ネットワークで、お客様のご要望ご相談に、 柔軟にご提案いたします。
