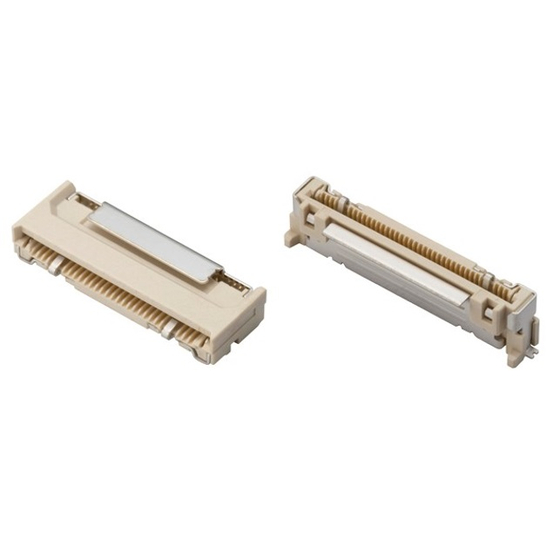

「Auto I-Lock TM」は、FPC/FFCカードを挿入すると自動にロックされる構造を持つコネクタです。
イリソ電子工業のFPC/FFCコネクタ「Auto I-Lock TM」は、FPC/FFCカードを挿入すると自動にロックされる構造を持つコネクタです。スライダーやカバーの開閉動作を排し、FPC/FFCカードを挿入すると同時にロックがかかる構造で、斜め挿入や不完全嵌合が起こりにくく、作業効率が向上します。確実な嵌合が実現するため、FPC/FFCカード利用時でもロボット組立が可能になります Auto I-Lockを使用するメリット Auto I-Lockを使用することで様々な問題解決が可能となります。 -不完全嵌合を防止し検査工程削減、生産性が向上します。 -独自の端子構造によりデジタル信号の高速伝送を可能にします。 -GND用端子を設け、シールド付FFC使用時ノイズ対策に対応します。 -自動にロックされる事でロボット組立が可能。自動化に貢献します。
この製品へのお問い合わせ
基本情報
基板実装方法:SMT 実装形態:Vertical/RA 嵌合部ピッチ:0.5 Pitch 基板実装部ピッチ:0.5 Pitch 極数:8 - 60 Pin 接点部めっき:Gold めっき厚:0.1 μm Min. 伝送速度（代表参考値）:25.0 Gbps（自社定義による） 本体長さ（ピッチ方向）10.1 - 36.1 mm 本体幅（奥行き）:4 - 5.65 mm 本体高さ:6 - 6.5 mm 定格電圧（AC）:50 V 定格電圧（DC）:50 V 定格電流:0.5 A 耐電圧:250 V（AC） 接触抵抗:40 mΩ Max. 使用温度範囲（Max）:105 ℃ 使用温度範囲（Min）:-40 ℃ RoHS2:Yes ハロゲンフリー:Yes 挿抜回数:10 ロック方式:Auto I-Lock カード抜け防止機能:Yes 梱包形態:Emboss
価格帯
納期
用途／実績例
車載機器・産業機器・コンシューマー機器
