スプライシング作業を改善！ 電源、空圧源不要で、誰でも同じ品質でスプライシング！

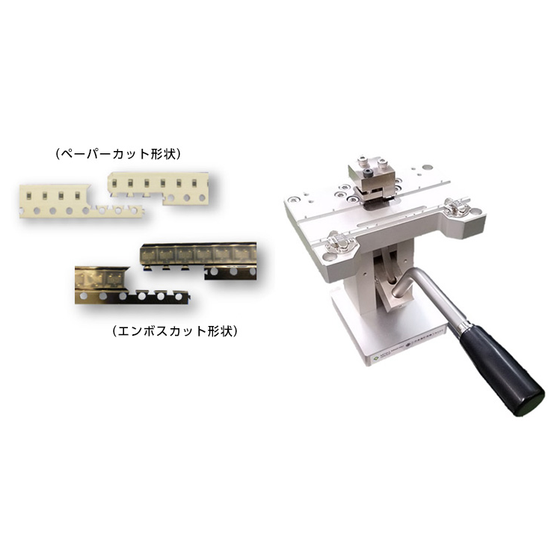

スプライシング（電子部品が封入されたキャリアテープの最後と最初を繋ぐ作業）を、誰でも簡単にできるようにするスプライシング治具。パズル形状に継ぎ合わせることで、強固なスプライシングを実現！プリント基板実装（SMT）工程の機械稼働率・作業効率アップに貢献します。 超精密な継ぎ合わせにより引っ張り負荷・反り・ネジレ…いずれにも強い！ 『パズルスプライサー』は、熟練した技術が必要なスプライシング作業を、誰でも簡単にできるように開発されたスプライシング専用治具です。治具上で、テープの先端をパズルのような形状にカットして接合します。独自の形状により、引 っ張ったり曲げたりしても外れない強固なスプライシングを実現します。
この製品へのお問い合わせ
基本情報
・誰でも簡単に作業できます 位置決めピンにより、スキルに左右されず安定したスプライシングができます。 ・作業時間はたったの28秒 誰でも素早く作業を完了でき、生産効率アップに貢献します。 ・パズル形状で強固に接合 引っ張ったり曲げたりしても外れない、強固なスプライシングを実現します。 ・電子部品をムダにしない 短いテープも接続でき、無駄のない実装が可能になります。 ・トップテープが剥がしやすい 新テープ側のトップテープが剥がれやすい形状にカットするため、作業性抜群。 ・機械トラブルを低減 金具を使用しないため、機械に引っかかる等のトラブルを低減します。 ・電源や空圧源が不要 シンプル＆コンパクトな治具。大掛かりな設備は不要です。
価格帯
納期
用途／実績例
スプライシング（電子部品が封入されたキャリアテープの最後と最初を繋ぐ作業）を、誰でも簡単にできるようにするスプライシング治具。
カタログ（1）
カタログをまとめてダウンロード
企業情報
1979年にお客様のニーズに対応し、プリント基板加工用の穴明機械設備消耗品の工具類の販売を目的に東京マシン・アンド・ツール（株）を設立致しました。 製品基板に求められる精度、高密度化が更にすすんでおり、露光装置や検査機器など、周辺的な機器類も多岐にわたっております。当社もプリント基板の穴明工程に留まらず材料投入から製品検査までの、全工程に提案できる商品ラインアップをめざしております。営業拠点もタイ、ベトナム現法を設立し顧客ニーズに適うグローバル営業を目指しております。最近は省人・省力化製品の案内にも力を入れています。
