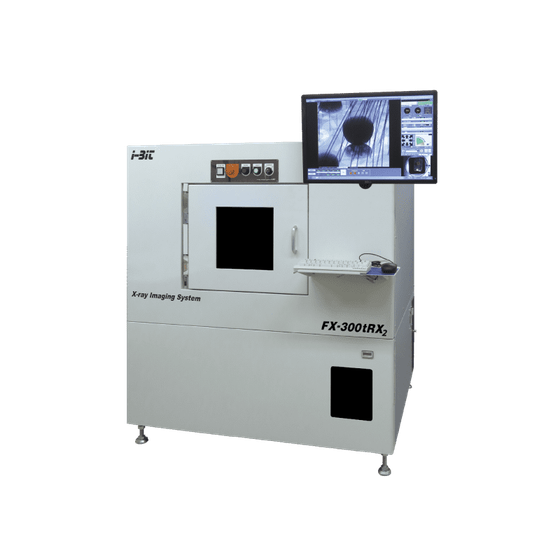

コンパクトな装置でありながら拡大率1000倍を達成したＸ線装置
FX-300tRX2 with CT の特徴 ・コンパクトな小型Ｘ線装置でありながら、幾何学倍率1000倍を達成 ・アイビット独自の『Ｘ線ステレオ方式』で裏面情報キャンセル ・フラットパネルが60°傾斜して観察可能、斜め観察でも倍率が下がらない ・斜めからの観察には観察位置を自動追従（カメラ傾斜してもポイントがずれない） ・各種測定機能付き ・オプションで検査機能追加可能 ・ターゲット～試料0.5mm、ターゲット～Ｘ線カメラ500mm：500/0.5＝1000、幾何学倍率1000倍を達成
この製品へのお問い合わせ
基本情報
仕様 表示ディスプレイ 24インチLCD 電源 単相AC200V 1.5KVA 装置寸法 1.3（W）×1.1（D）×1.45（H）ｍ 装置重量 900kg
価格帯
納期
用途／実績例
検査項目 実装基板のBGA等のはんだ部の検査 LEDのフリップチップ実装のはんだ部の検査 パワーデバイス（IGBT）の2層はんだ部のボイド検査 BGAのクラック観察 BGAのはんだ未接続部の観察 ICのワイヤーボンディングの観察 LGAの接合不良 プリント配線板の不良 実装基板のスルーホールＸ線観察 スルーホールのＸ線観察 パワーデバイス検査用Ｘ線装置 BGA検査・実装基板検査
カタログ（1）
カタログをまとめてダウンロード
企業情報
1979年にお客様のニーズに対応し、プリント基板加工用の穴明機械設備消耗品の工具類の販売を目的に東京マシン・アンド・ツール（株）を設立致しました。 製品基板に求められる精度、高密度化が更にすすんでおり、露光装置や検査機器など、周辺的な機器類も多岐にわたっております。当社もプリント基板の穴明工程に留まらず材料投入から製品検査までの、全工程に提案できる商品ラインアップをめざしております。営業拠点もタイ、ベトナム現法を設立し顧客ニーズに適うグローバル営業を目指しております。
