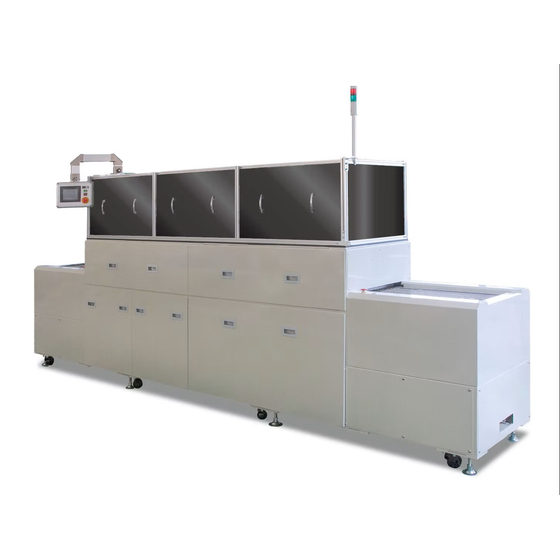

基板の実装前の品質向上を目的として、基板の反りを修正する専用機
特徴 ●タッチパネル操作により、簡単且つスムーズに作業が行えます。 ●各プレス上下プレートは、単独で温度設定ができます。 ・加熱プレス・・・・・・140℃ ～ 200℃ × 2 【設定範囲】・エアー冷却プレス・・・ 50℃ ～ 120℃ × 1 ・水冷却プレス・・・・・ 15℃ ～ 50℃ × 1 ●基板別温度データ・プレス時間を最大50個まで登録でき、段取り替えの時間短縮が可能です。（オプション）
この製品へのお問い合わせ
基本情報
主仕様 ●基板寸法 min□100mm ～ max□450mm ●基板厚み t = 0.4 ～ 2.0 ●基板種類 ガラスエポキシ及びセシム基板 ●修正時間 5 ～ 40 sec / 1p ●搬送速度 10 ～ 22m/min ●加熱プレス ・カートリッジヒーター ・電子温度調節機によるPID制御 ●水冷却プレス ・工水・ユニットクーラ（オプション）による循環方式 ・電子温度調節機によるPID制御 ※冷却水循環装置（チラー）･投入機･受取機の製造、販売は行っておりません。 ●電力 AC 200/220V 3相10KVA ●空気圧 0.5MPa ●機械寸法 全長4,130mm✕前幅925mm✕高さ1,800mm
価格帯
納期
用途／実績例
基板実装前の品質向上を目的として、基板の反りを修正する専用機
カタログ（1）
カタログをまとめてダウンロード
企業情報
1979年にお客様のニーズに対応し、プリント基板加工用の穴明機械設備消耗品の工具類の販売を目的に東京マシン・アンド・ツール（株）を設立致しました。 製品基板に求められる精度、高密度化が更にすすんでおり、露光装置や検査機器など、周辺的な機器類も多岐にわたっております。当社もプリント基板の穴明工程に留まらず材料投入から製品検査までの、全工程に提案できる商品ラインアップをめざしております。営業拠点もタイ、ベトナム現法を設立し顧客ニーズに適うグローバル営業を目指しております。最近は省人・省力化製品の案内にも力を入れています。
