ブレーキ無しで荷重を保持するウィンチ・ラックジャッキ・減速機は自動車工場で多数採用、決め手は軽量・コンパクトで省スペースを実現！
独自の荷重保持機能付減速機構（ｓｈｏｊｉーｌｏｃｋ、庄司ロック）を有する応用製品を数多く開発、お客様にご好評いただいております。 ＜ｓｈｏｊｉ－ｌｏｃｋ製品の特長＞ ・入力側から回転を加えると出力側は減速し動力を伝えるが、出力側からは回転不可＝セルフロック機能。つまりブレーキ不要で止めたい位置で荷重を保持できる。 ・同じセルフロック機能を有するウォーム減速機に比べ、高効率。さらにウォームが入力と出力が直交しているのに対し、入出力軸が一直線上（インライン上）にある為、かなりコンパクトになり省スペース化、軽量化が図れる。 ・ラチェットやワンウェイクラッチと異なり、正逆回転どの位置でも動きを止めたところで荷重を保持できる。また、ラチェット音もないので静かな環境での使用に適している。 ・基本密閉構造（ＩＰ６５）でメンテナンスフリー。 ・このセルフロック機構を活かした減速機をはじめ、ウインチ（巻上機）、リニアアクチュエータ（ラックジャッキ）といった応用製品を各種ラインナップ。 ・各機種クリーンルーム向けにステンレス製もラインナップ。 ※詳しくはお気軽にお問い合わせ下さい。
この製品へのお問い合わせ
基本情報
＜インライン減速機＝SRM／SREシリーズ＞ ・傾動・反転時にワークを保持できるため、各種作業に好適 ・ウォーム減速機に比べ、高効率 ・入・出力軸が一直線上（インライン）にあるため、大掛かりなウォームより、かなりコンパクト設計、軽量化実現 ・出力トルクにより選定、ラインナップ詳細はカタログで ＜ウインチ＝SWM／SWEシリーズ＞ ・ハンドルで荷重を巻き上げ、ハンドルを離したところで荷重を保持、各種作業に好適 ・ラチェットとは違い正逆回転どちらでも位置保持でき、ブレーキ解除不要 ・市販の電動工具（ドリルドライバー）で駆動できるタイプ有り ・手動用SWM荷重５０～１００ｋｇ対応機種あり ・電動（工具）用SWE荷重５０～３００ｋｇ対応機種あり ＜ラックジャッキ＝ＳLM／SLEシリーズ・SLW＞ ・丸ラック棒（市販品）を昇降させ止めたところで荷重を保持、各種作業に好適 ・座屈が懸念される場合のため、ガイド棒の追加可能 ・手動用SLM荷重５０～４００ｋｇ対応機種あり ・電動用SLE荷重１００～４００ｋｇ対応機種あり ・一部機種除き２台連結させ同時駆動できるタイプ有り（中間軸付属無し）
価格情報
お問い合わせください
納期
※基本受注生産につき、在庫無し。納品まで機種により１～４か月要します。
用途／実績例
用途／工場治具として傾動・反転時の作業に使用、炉の蓋開閉部に採用、撹拌機の傾動部、液体容器の傾動部、仕切りの開閉等、電源の無い場所での作業（ドリルドライバー使用）、位置決め治具 実績／半導体関連、真空装置メーカー、食品機械、自動車工場、プラント関連、各種機械装置メーカー（撹拌・粉体）、炉関連、原子力発電関連、船舶・マリン関連、防衛・軍事関連、搬送機器、建築・住宅関連等 動きを止める「ｓｈｏｊｉ－ｌｏｃｋ」 動力を伝えるだけでなく、荷重を保持したいというこの基本的動作をお手伝いします。 陸で…自動車製造ライン、半導体製造装置、プラント関連など 海で…船舶ゲート開閉用、海底調査引き上げ用、屋形船屋根昇降など 空で…高所作業用装置、送電線修繕作業用、産業用無人航空機用など 色々な場面で様々な用途で採用されております。 特に半導体関連ではステンレス製品が数多く採用されております。 詳しくはカタログおよびＨＰをご覧ください。
詳細情報
-
ＳＬＷシリーズ ＳＬＷ１００ｋｇ用：弊社ウインチとラックジャッキを掛け合わせた仕様 １回転あたり１１．５ｍｍもラック棒が上昇・下降し、勿論操作を止めても荷重保持します。 コンパクトで用途多数！３００ｋｇ用も製作可能。
-
ＳＲＭシリーズ イメージ画像のように傾動・反転装置に採用されております。 傾けたところで荷重保持（セルフロック）し、非常にコンパクトなためご好評いただいております。
-

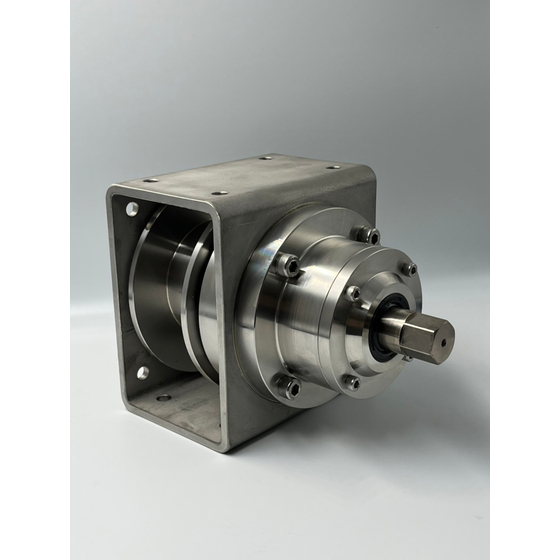

特殊製品事例１ 半導体、医療機器、食品機械等クリーンルーム対応、海洋マリン分野等で求められる オールステンレス製を数多く手掛けております。 写真は海底調査用ブイ内に搭載した電動工具用ウインチです。 入力軸が六角になっており市販のソケットで駆動できるようになっています。 専用の手動増速機を入力軸と反対側に装着すれば、手動で早く巻き取れるハイブリッドタイプになっております。
-
特殊製品事例２ 安価なインダクションモータでもブレーキ不要でセルフロックする、 あるいはブレーキ付モータと組合せて二重安全としてご採用いただくケースも多いです。 写真は軽量化と防錆対応でアルミ製（Ａ７０７５、黒色アルマイト処理）となっております。
-
特殊製品事例３ 半導体装置メーカー様実績。オールアルミ製（Ａ７０７５）で写真のようにワイヤーの代わりに ベルトで荷重を巻き上げる仕様も製作可能。
-
特殊製品事例４ 医療関連実績。ワイヤーの代わりに細紐で荷重を巻き上げるタイプです。 写真は鉄製に無電解ニッケルを施しており、オールステンレスやアルミより安価に仕上がります。
-
特殊製品事例５ 弊社ラインナップSRM-005-11小型インライン減速機のオールステンレス製です。 入力軸と出力軸が直交でもなくオフセットもしてなく、一直線上にあるのにセルフロックするため 、非常にコンパクト。 特に傾動装置などに好適です。
-
特殊製品事例６ 弊社ラインナップSLM-050-4.0小型ラックジャッキにガイド棒をつけ ツインシャフトにして座屈等の対策を図ります。 写真のように両端にはフランジの取付・製作も可能です。 タバコと比べてください。非常にコンパクトです。
-
特殊製品事例7 ＳＬＭシリーズで「ラック棒を２本同時に上昇・下降させたい」というご要望に応えたＳＬＭ－Ｄタイプ。 連結管で２つのラックジャッキをつなぎ２本のラック棒を同調させることができます。 もちろん荷重保持機能付、かなりコンパクトな設計が可能となります。
カタログ（4）
カタログをまとめてダウンロード
企業情報
荷重保持機能付減速機構（shoji-lock）は、２０００年代初頭より応用製品のウインチ・ラックジャッキ等を開発。地道な営業活動が実り、様々な用途に採用されはじめました。従来のセルフロック機能を有するウォーム減速機の入出力軸が直交しているのに対し、一直線上（インライン）になっている為、コンパクト設計・省スペース化が図れることが高評価を得て、実例も多種多様になってまいりました。 （日本、米国、ＥＵ（ドイツ、フランス、イギリス）中国、韓国、台湾の特許を取得済みです） さらに、２０２３年４月より新事業としてベトナムをはじめとした海外部品調達事業を開始致しました。弊社部品の大半も現在、海外で調達しており、その実績とネットワークを生かし、部品調達のコスト削減にお悩みの企業様のお手伝いができればと考えております。
