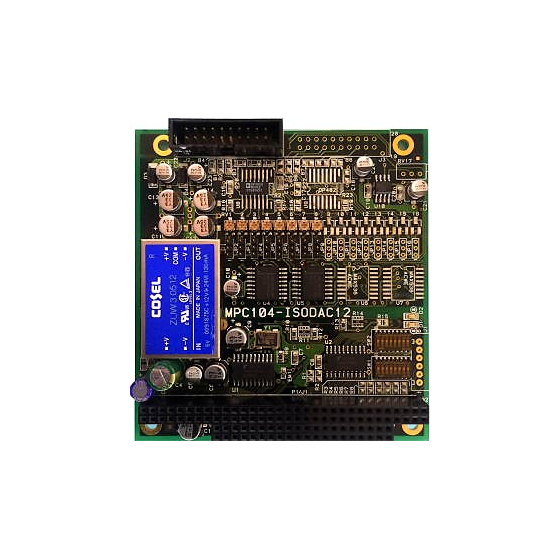

ＰＣ１０４及びＺ８０バスを持ったアイソレート12ビットＤAコンバータボード
DAC制御信号をフォトカプラで絶縁し，アナログ系電源に絶縁型DC-DCコンバーターを採用しておりアナログ信号とディジタル信号が絶縁されています。 DACのインターフェースはシリアル（SPI/QSPIまたはMICROWIRE互換）ですがCPLD採用によりポートアクセスで制御できるように使い易く工夫してあります。 搭載されているDAC素子は４チャンネル出力のため，8CH仕様ボード（基本構成）では２素子16CH仕様ボート（増設オプション）では４素子実装しています。 アナログ出力はOPアンプを介しており，ジャンパピンの設定でチャンネル毎に出力電圧範囲を切り替えることが可能です。
この製品へのお問い合わせ
基本情報
D/Aコンバータ：MAX536 ・分解能：12ビット ・リニアリティ：1LSB ・変換時間：2.9μS ・出力チャンネル：基本8CH ・出力電圧範囲：0～5V、-5～+5V、0～10V インターフェース：PC104（但し、8ビットデータバス信号） 割り込み 変換終了：IRQ3、IRQ4、IRQ5、IRQ7から選択 動作電圧：+5V単一電源 消費電流：750mA(typ) 16CH増設時 占有アドレス：4バイト 基板サイズ：９０.１ｍｍ×９５.８ｍｍ アドレスデコード：8又は16ビット ◆オプション ・出力チャンネル増設 基本(８CH)＋８CH 合計16CH ※注文時型番 MPC104-ISODAC12-16
価格情報
MPC104-ISODAC12 ： ¥45,280-（税抜き） MPC104-ISODAC12-16(出力チャンネル8CH増設オプション付き) ： ¥56,670
価格帯
1万円 ~ 10万円
納期
用途／実績例
産業機など
