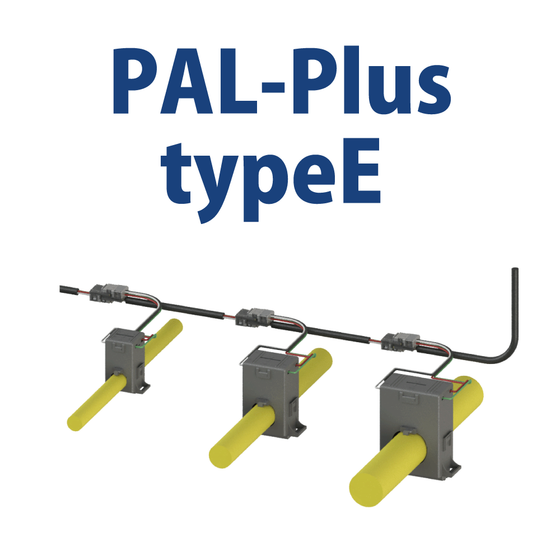

設備ごとの電力を簡易・スマートに見える化、Modbus対応交流電流センサー「PAL-Plus typeE」で省エネを加速
「PAL-Plus typeE」は交流電流計測に加え、簡易積算電力量を計測できる、通信機能内蔵のセンサーです。 定格電流60A、125A、250A、400A、630Aの５つをラインナップ！ 設備ごとの交流電流はもちろん、簡易電力量も一台で低コスト・簡易に見える化できます。 【3つのポイント】 1. 通信プロトコルにModbus RTUを採用しているため、汎用性に優れ、既存設備へも容易に組み込むことができます。 2. 分割クランプ式センサーのため、運用中の既存設備へも設備の運用を止めることなく安全・簡単に取り付けることができます。 3. センサーに通信機能を内蔵することで超小型化を実現。計測箇所が多い場合でも簡単に設置できます。 ｜簡易電力量計測とは？｜ 事前に設定した電圧値と力率値をもとに、計測された電流値から簡易積算電力量と簡易電力をを演算します。 単相2線式、三相3線式に対応しており、三相3線式の場合は3相平衡回路として換算、出力します。 ※製品、簡易計測の詳細についてはお気軽にお問い合わせください
この製品へのお問い合わせ
基本情報
PAL-Plus typeEセンサー ■定格電流：60A、125A、250A、400A、630A ■使用電源：DC5V ■消費電流：通信時_50mA、非通信時_10mA ■適用ケーブル径 60A：14sq(φ10)、125A：60sq(φ16)、250A：150sq(φ24)、400A/630A：325sq(φ35) ■配線仕様 60A：UL2517_AWG20、それ以外：UL2517_AWG18 共通：黒 5V、白 GND、赤 RS485（+）、緑 RS485（-） ■測定精度※：±3％F.S.（使用環境温度範囲内） ■無負荷閾値（ローカット）※：出荷時各センサーの定格0.6%F.S. ※交流電流計測時 PAL-Plusユニット ■入力電源電圧：AC100～240V ■出力電源電圧：GW_DC24V、センサー_DC5V ■センサー最大接続台数：31台 ■最大センサー線長：100m ■上位側：標準仕様はLAN（ModbusTCP） 終端コネクター ■終端抵抗値：120Ω センサーの設定値を変更する「PAL-Plus設定変更キット」もございます
価格帯
納期
用途／実績例
【主な使用場所】データセンター、工場、オフィスなど幅広くご活用できます。 【システム構築例】 ｜複数設備を一元管理したい｜マネージャーソフトウェア「CEW-M4」 ×PAL-Plus typeE で一元監視システムを構築 ｜クラウドで見える化したい｜IoTゲートウェイ「ゲートウェイBOX」 ×PAL-Plus typeE でカンタン・すぐに見える化できます！ ｜PLCを活用して見える化したい｜PLC×PAL-Plus typeE で既存システムを活用した監視環境を構築 詳細は資料DLまたはお気軽にお問合せください。
ラインアップ（15）
| 型番 | 概要 |
|---|---|
| PAL-Plus typeEセンサー（単相2線式、三相3線式に対応） | |
| PP-AC-060-E1 PAL-Plus typeEセンサー | 定格電流 ～60A ｜ 適用ケーブル径 ～14㎟（～φ10） ｜ 計測値 交流電流・簡易積算電力量・簡易電力・電流の積算値 |
| PP-AC-125-E1 PAL-Plus typeEセンサー | 定格電流 ～125A ｜ 適用ケーブル径 ～60㎟（～φ16） ｜ 計測値 交流電流・簡易積算電力量・簡易電力・電流の積算値 |
| PP-AC-250-E1 PAL-Plus typeEセンサー | 定格電流 ～250A ｜ 適用ケーブル径 ～150㎟（～φ24） ｜ 計測値 交流電流・簡易積算電力量・簡易電力・電流の積算値 |
| PP-AC-400-E1 PAL-Plus typeEセンサー | 定格電流 ～400A ｜ 適用ケーブル径 ～325㎟（～φ35） ｜ 計測値 交流電流・簡易積算電力量・簡易電力・電流の積算値 |
| PP-AC-630-E1 PAL-Plus typeEセンサー | 定格電流 ～630A ｜ 適用ケーブル径 ～325㎟（～φ35） ｜ 計測値 交流電流・簡易積算電力量・簡易電力・電流の積算値 |
| PAL-Plusユニット | |
| PP-PU-001-L1 PAL-Plusユニット | 各センサーに電源を供給し、センサー側のModbus RTU（RS-485）信号を、上位側のModbus TCP（Ethernet）信号へ変換します。 |
| 終端コネクター | |
| PP-TE-001-L1 終端コネクター | 反射を防止します。 |
| PAL-Plus 設定変更キット | |
| PP-SK-001-L1 PAL-Plus 設定変更キット | PAL-PlusセンサーとPCを接続し、PAL-Plusセンサーの設定値を変更するためのキットです。 |
カタログ（11）
カタログをまとめてダウンロード
企業情報
ヘキサコア株式会社は、通信ビルやデータセンター向け設備、計測・監視システムの設計製造、販売を行っています。 世界全体としてサステナブルな社会を目指していく中で、通信やエネルギーは私たちの生活にとって必要不可欠な存在です。 ヘキサコアはお客様に寄り添える技術力とサポート体制で、安全かつ効率的な通信設備構築のお手伝いや エネルギー効率化を実現するソリューションをご提案します。 【お知らせ】 2023年4月1日、株式会社中央製作所から社名を変更しました。
