USB・シリアル・映像出力を幅広く装備。多入出力制御を求める産業機器の組込みに最適なMini-ITXボード。

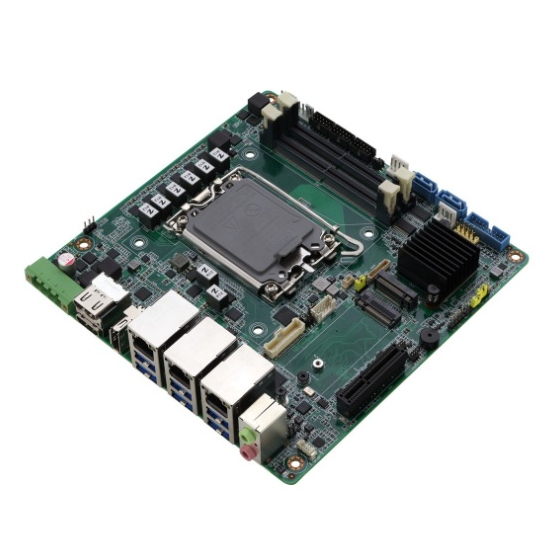

『MIX-H810WV1』は、多彩なI/Oを必要とする産業機器向けに設計されたMini-ITXマザーボードです。 USB3.2 Gen2×2、USB2.0×4、シリアル×4（RS-232/422/485）、8bit DIO、HDMI/DP など、多様な機器と直結できる強力なインターフェース群を標準搭載しています。 CPUは Intel Core Ultra 200Sシリーズ（LGA1851） を選択可能。DDR5 SODIMM×2（最大96GB）に対応し、長期稼働が求められる制御・監視システムでも安定動作を実現します。 さらに、M.2・SATA・PCIe Gen5 を備えることで、ストレージや専用カードの追加も容易。 DC12〜24V入力、0〜60℃の動作範囲により、製造ライン・FA機器・組込みPCなど幅広い現場で安心して使用できます。 ※CPU・メモリ・ストレージ・OSは付属していません。
この製品へのお問い合わせ
基本情報
【CPU】LGA1851ソケットタイプ 第15世代 Intel Core Ultra 200Sシリーズ対応（CPU別売） 【チップセット】Intel H810 【対応メモリ】DDR5 SODIMM/CSODIMMx 2スロット(最大96GB)(別売) 【拡張スロット】PCIe Gen5 [x4]x 1、M.2 3042/3052 B-Keyx 1 【リアI/O】USB3.2 Gen2x 2、USB2.0x 4、HDMI2.0x 1、DP1.4x 1、Line-outx 1、Mic-inx 1、2.5GbEx 2 【ピンヘッダI/O】USB3.2x 1、USB2.0x 1、LVDS４x 1、AAFP x 1、Speakerx 1、RS-232/422/485x 2、RS-232x 2、８ビットDIO 【ストレージ】SATA 6Gb/sx 2、M.2 2280 M-Keyx 1 (NVMe)（別売） 【入力電源】DC入力12V-24V 【動作温度】0~60℃ 【対応OS】Win10/11 (x64) Linux Ubuntu 22.04 ※CPU,メモリ,ストレージ,OSレスのモデルとなります
価格情報
オープン価格
納期
用途／実績例
用途：機器制御、自動化システム、環境監視システム、キオスク端末、検査装置、デジタルサイネージ、ゲーム機、コントローラ、データロガーなど多数
ラインアップ（2）
| 型番 | 概要 |
|---|---|
| 【MIX-H810WV1-2L】 | 第15世代Intel Core Ultra200S対応（ソケット LGA1851）、DDR5 SODIMM/CSODIMM x 2、HDMI2.0 x 2、DP1.4 x1、LVDS/eDP x 1，USB3.2 x 4、USB2.0 x 6、2.5GbE x 2、DC入力19V-24V |
| 【MIX-H810WV1-3L0】 | 第15世代Intel Core Ultra200S対応（ソケット LGA1851）、DDR5 SODIMM/CSODIMM x 2、HDMI2.0 x 2、DP1.4 x1、LVDS/eDP x 1，USB3.2 x 4、USB2.0 x 6、2.5GbE x 2、GbE x 1、DC入力19V-24V、OOB |
