画像処理・測定・判定を高速化。多I/Oと強力CPUで検査機コントローラーに最適な産業用Mini-ITXマザーボード。

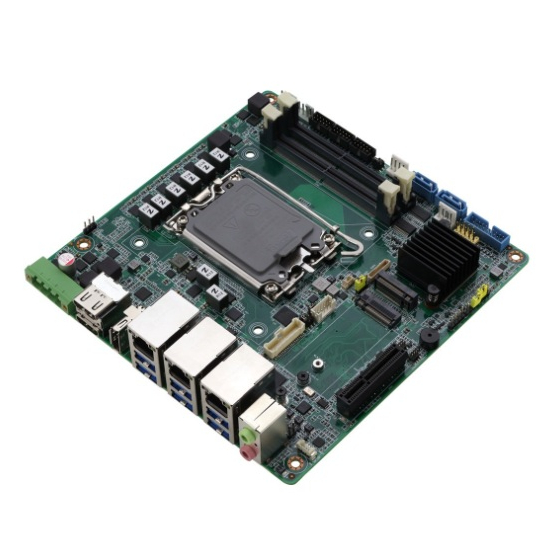

外観検査装置・計測システム・画像判定装置など、確実な処理性能を要求する検査機器に最適なMini-ITX産業用マザーボードが『MIX-H810WV1』です。 Intel Core Ultra 200Sシリーズ対応CPU と DDR5 SODIMM（最大96GB） による高速処理で、カメラ入力や大型データの解析、AI判定処理などもスムーズに実行できます。 HDMI×2、DP×1 により複数画面表示が可能。検査画面と解析画面を同時表示する運用にも適しています。 さらに、USB3.2、高速2.5GbE×2、豊富なシリアル、8bit DIO を備え、カメラ・センサー・測定機器との接続性を強化しています。 動作温度0〜60℃、DC12〜24V入力に対応し、検査装置内部での連続稼働を前提とした堅牢設計。 高度化・多チャンネル化が進む検査機のコントローラーとして高いパフォーマンスを発揮します。
この製品へのお問い合わせ
基本情報
【CPU】LGA1851ソケットタイプ 第15世代 Intel Core Ultra 200Sシリーズ対応（CPU別売） 【チップセット】Intel H810 【対応メモリ】DDR5 SODIMM/CSODIMMx 2スロット(最大96GB)(別売) 【拡張スロット】PCIe Gen5 [x4]x 1、M.2 3042/3052 B-Keyx 1 【リアI/O】USB3.2 Gen2x 2、USB2.0x 4、HDMI2.0x 1、DP1.4x 1、Line-outx 1、Mic-inx 1、2.5GbEx 2 【ピンヘッダI/O】USB3.2x 1、USB2.0x 1、LVDS４x 1、AAFP x 1、Speakerx 1、RS-232/422/485x 2、RS-232x 2、８ビットDIO 【ストレージ】SATA 6Gb/sx 2、M.2 2280 M-Keyx 1 (NVMe)（別売） 【入力電源】DC入力12V-24V 【動作温度】0~60℃ 【対応OS】Win10/11 (x64) Linux Ubuntu 22.04 ※CPU,メモリ,ストレージ,OSレスのモデルとなります
価格情報
オープン価格
納期
用途／実績例
用途：機器制御、自動化システム、環境監視システム、キオスク端末、検査装置、デジタルサイネージ、ゲーム機、コントローラ、データロガーなど多数
ラインアップ（2）
| 型番 | 概要 |
|---|---|
| 【MIX-H810WV1-2L】 | 第15世代Intel Core Ultra200S対応（ソケット LGA1851）、DDR5 SODIMM/CSODIMM x 2、HDMI2.0 x 2、DP1.4 x1、LVDS/eDP x 1，USB3.2 x 4、USB2.0 x 6、2.5GbE x 2、DC入力19V-24V |
| 【MIX-H810WV1-3L0】 | 第15世代Intel Core Ultra200S対応（ソケット LGA1851）、DDR5 SODIMM/CSODIMM x 2、HDMI2.0 x 2、DP1.4 x1、LVDS/eDP x 1，USB3.2 x 4、USB2.0 x 6、2.5GbE x 2、GbE x 1、DC入力19V-24V、OOB |
