インテリジェントプローブシステム搭載のオールラウンダー！高速かつ高精度な測定を提供

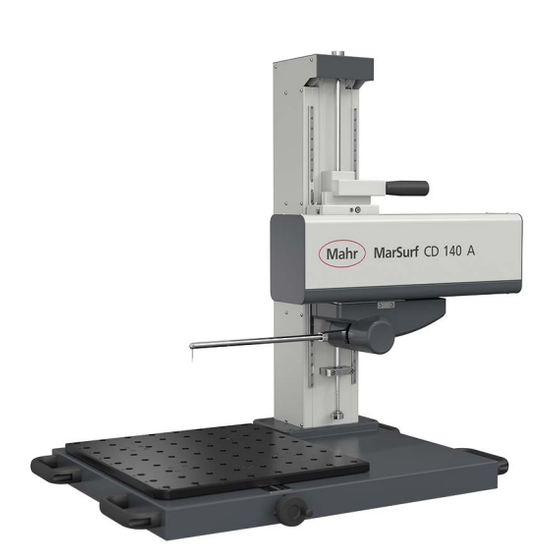

『MarSurf CD 140 AG 11』は、Mahrの新しい輪郭形状測定機です。 プローブシステムの測定範囲は最大70mm、スタイラスを工具無し・ 再校正不要で素早く付け替えできます。また、クランプ器具や ワークホルダーを豊富なラインアップからご選択可能です。 フレキシブルなワークホルダーが大変扱いやすく、また粗さ測定にも 使用できるなど極めて高い汎用性もユーザーから支持されています。 【特長】 ■充実した輪郭測定機能-高速・シンプル ■操作しやすいハンドルで、Z軸を手動で素早く調整可能 ■工具なしでスタイラスを付け替え ■X軸移動スピードは最大200mm/s ■MarWinにより簡単に、プログラムを作成・測定を実行 ※詳しくはPDFをダウンロードしていただくか、お気軽にお問い合わせください。
この製品へのお問い合わせ
基本情報
【その他の特長】 ■自動評価、輪郭の調整、CAD図面との輪郭比較など ■50mm幅ボアグリッド付きのフレキシブルなサポートプレート(KMGワークホルダー等用) ■オプションで、粗さ測定を拡張(Rz＞2μm)可能 ■ツインスタイラスによる測定 ※詳しくはPDFをダウンロードしていただくか、お気軽にお問い合わせください。
価格帯
納期
用途／実績例
【用途】 ■機械要素 ・ベアリング、スレッド、スレッドロッド、ボールスピンドル、シャフト、ラック ■製造現場での測定 ・半自動輪郭測定 ■自動車産業 ・ステアリング、ブレーキシステム、トランスミッション、クランクシャフト、 カムシャフト、シリンダヘッド ■医療技術 ・人工股関節・人工膝関節の輪郭、医療用ネジの輪郭、歯科用インプラントの輪郭 ※詳しくはPDFをダウンロードしていただくか、お気軽にお問い合わせください。
カタログ（1）
カタログをまとめてダウンロード
企業情報
ノギスから光学式3D表面形状測定機、カスタマイズド全自動測定ステーションまで。 Mahrは160年の歴史を持つ、製造業向け精密測定機器の総合メーカーです。 自動車・航空宇宙・産業機械・半導体・光学部品などをはじめとした製造業では、 開発・生産・品証においてますます高い精度が要求されています。 製造業向け精密測定機器業界の世界的なアプリケーションスペシャリストとして、 Mahrはお客様の測定タスクに対応する最新のソリューションをご提案いたします。 多様化する素材や複雑な形状、工場自動化／省人化など、 測定に関する問題を解決し、お客様個別の測定事例に対応します。 【主な事業所】 ドイツ ：Göttingen・Esslingen・Jena チェコ ：Probostov アメリカ：Providence 中国 ：Suzhou
