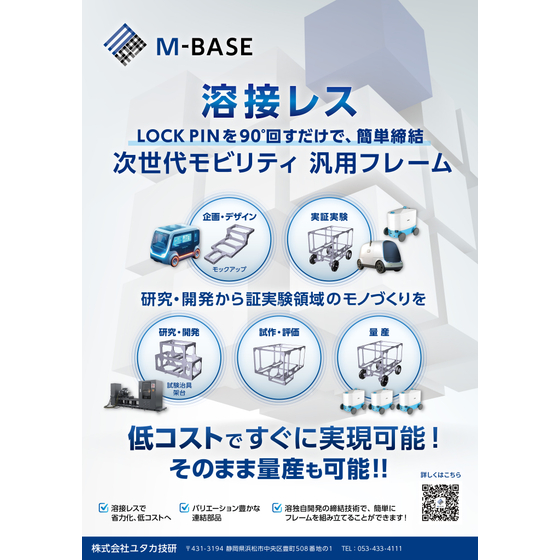

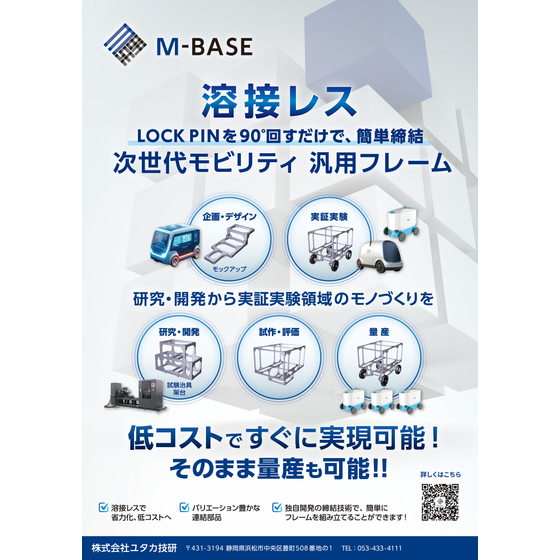

LOCKPINを90°回すだけ、簡単締結！しっかり固定
パーソナルモビリティ、グリーンスローモビリティ、配送ロボットなどの次世代モビリティは、さまざまな地域課題の解決策として期待されています。 一方で、多用途・多品種化が進む中、少量生産が主流となり、車両1台当たりのコスト増が大きな課題となっています。 私たちはこの課題を解決するため、溶接レス・低コスト・簡単組立を特長とする、次世代モビリティ向け汎用フレーム「M-BASE」を開発しました。 さらに開発過程でのニーズ調査を通じて、モビリティ領域以外にも活用の可能性が広がり、現在は締結構造の特長を活かした製品展開を推進しています。 【活用シーン】 ・パーソナルモビリティ、グリーンスローモビリティ、配送ロボットなど ・コンセプトカー、モックアップ ・試験機用の組み立て式架台（機種に合わせて組み替え可能） ・生産現場での組み立て式台車 【導入の効果】 ・ボルト組立、溶接接合に対して製作期間を短縮 ・組立て治具や金型費の初期リスクを低減 ・量産への転用も可能 ・専用設計の溶接フレームに対し、製作費を約1/2～1/5 低減可能（過去実績値のため、仕様や数量により変動します）
この製品へのお問い合わせ
基本情報
【仕様】 ・材料：一般構造用鋼材（引張強度：400MPa級） ・塗装：カチオン電着塗装（黒色/艶有） ・適用フレームサイズ：75×45 t1.6、21×21 t1.2 ※その他フレームサイズについてはお問い合わせください ・部品取り付け用の追加工も可能 【検証実績】 ・1人乗りの小型モビリティを想定した繰り返し荷重試験により「強度耐久性」を確認済み ・1000万サイクルの摩耗試験により「締結力の持続性」を確認済み ・衝撃振動試験により「ゆるみ耐久性」を確認済み ・複合サイクル腐食試験により「耐候性」を確認済み ※検証内容の詳細についてはお問い合わせください
価格情報
数量・追加工などの有無により変動しますので、お気軽にお問い合わせください
納期
※数量・追加工などの有無により変動しますので、お気軽にお問い合わせください
用途／実績例
【採用事例】 ・株式会社E3Mobility：工事不要の可動式EV充電器「うごくっチャ」 ・株式会社FOMM：FOMM TWO Concept ・自動車メーカー：試作車両のサブフレーム ・自動車メーカー：試験機用の架台 ・自動車部品メーカー：モックアップ
詳細情報
-
部品を連結するだけで様々な形のフレームを構成することが可能です！
-
広範囲にわたって張力が発生することで、外力などによりLOCKPINが回転しても安定した締結力を確保することが可能です！
-
部品を継ぎ足すだけで簡単に剛性UP！
-
M-BASE フレーム搭載イメージ
-
モビリティ活用イメージ
カタログ（3）
カタログをまとめてダウンロード
企業情報
当社は、プレス技術及び溶接技術などのコア技術を活かし、各種自動車部品の開発・製造を行うグローバル企業であり、主に車載モーター部品、排気システム、トルクコンバータ、ブレーキディスク等を製造しています。近年は新たに、電動車向け製品のほか、次世代モビリティ領域をはじめ、今後の市場成長や技術革新、社会課題解決に関連する様々な領域において、新たな事業の創出に取り組んでいます。 今後も当社は、自動車部品で培ったモノづくり技術を強みに、世界的視野に立ち、豊かな創造力で、常にお客様に満足して頂ける魅力ある商品を供給し、より良い未来づくりに邁進してまいります。 ※詳しくはPDF資料をご覧いただくか、お気軽にお問い合わせ下さい。
