太陽光発電設備の逆電力と地絡過電圧を高精度に検出し系統連系を安全に支援

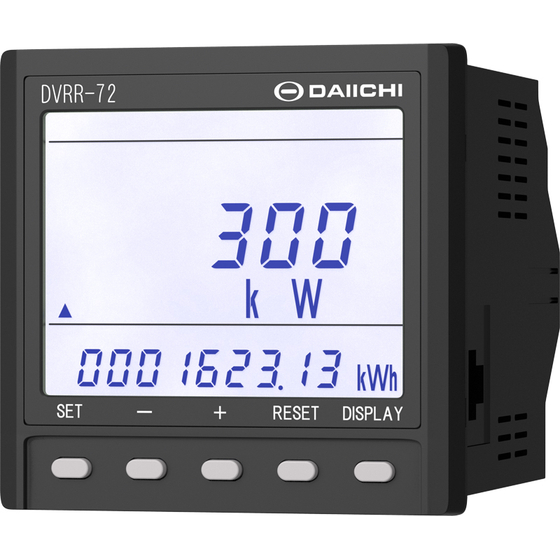

DVRR-72は太陽光発電設備を導入した受電設備向けのディジタル地絡過電圧・逆電力リレーです。 発電量が負荷を上回ることで発生する逆潮流を確実に検出し、PCS制御や保護回路と連携することで系統への悪影響を防止します。 ディジタル演算による高精度な電力検出と高速応答性能により、電力変動の大きい太陽光発電環境でも安定した運用が可能です。 地絡過電圧保護も備え、発電設備と受電設備の双方を安全に守ります。
この製品へのお問い合わせ
基本情報
・監視・通信応答 100ms 以下 瞬時に変動する消費電力に合わせたパワーコンディショナ (PCS) 制御が可能。工場や商業施設などの売電電力を抑えながら、逆電力を発生させない、高精度の負荷追従型自家消費型太陽光発電システムを実現できます。 ・保護と計測を一体化 逆電力リレー (RPR) と地絡過電圧リレー (OVGR)、マルチメータ機能、バックアップ電源を一体化。 ・DIN72×72mmコンパクトボディ 内部回路の集積技術による高密度化や、ねじレススプリング式端子台と分割型電流センサを採用する構造設計。DIN72×72mmコンパクトボディを実現。 ・分割型電流センサを使用 分割型電力センサによる入力のため、限られたスペースでも容易に設置が可能です。追加の設置工事にも柔軟に対応します。 (電流センサはオプション) ・不平衡負荷にも使用可能 当社の各種保護リレーやマルチメータと同様に、不平衡負荷でのご使用も問題なく可能です
価格帯
納期
用途／実績例
※詳しくはPDF資料をご覧いただくか、お気軽にお問い合わせください。
