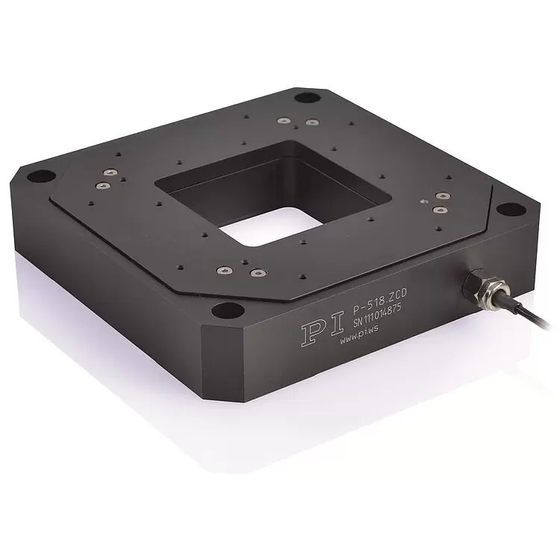

高倍率観察を支えるナノレベル走査。66mm開口のZ・チップチルトピエゾステージ
顕微鏡走査では、試料や対物レンズのわずかな位置ずれや傾きが、画像の解像度やコントラストに大きく影響します。特に高倍率観察や微細構造解析では、ナノメートルレベルのZ制御と角度補正、そして高い安定性が不可欠です。 P-518／P-528シリーズは、Z軸100µm／200µmストロークとチップチルト制御を組み合わせた高精度ピエゾステージです。66mmの大開口設計により透過観察にも対応。高いリニアリティと再現性により、ブレや歪みを抑えた高品質な画像取得を実現し、顕微鏡システムの性能向上に貢献します。 【活用シーン】 ・共焦点顕微鏡 ・蛍光顕微鏡 ・走査型プローブ顕微鏡（SPM） ・細胞・ライブセル観察 ・材料／微細構造解析 【導入の効果】 ・ナノレベルの高精度Z走査 ・チップチルト補正による像の安定化 ・透過観察に対応する66mm開口 ・高分解能画像取得と再現性向上 ・研究開発効率の向上
この製品へのお問い合わせ
基本情報
【特長】 ・1軸および3軸バージョン ・クローズドループの垂直／チルトレンジ～200μm/2mradを実現 ・パラレル制御／計測構造による応答性の向上／多軸の精密制御 ・摩擦のない精密フレクシャガイドシステム ・PICMA(TM)ピエゾアクチュエータによる驚異の長寿命 ・センター開口部66 x 66mm ・静電容量センサーによる高いリニアリティ 【当社の強み】 ドイツ本社は50年以上、日本法人として30年の精密位置決め製品のPI社が新たなソリューションをご提案します。ピエゾステージ＆アクチュエータやヘキサポッドなどの位置決め製品をご提供。さらに、リニアモータ駆動製品と高精度エアベアリングステージのラインアップを充実させています。位置決めにおいて、土台にも注意が必要で、弊社ではグラナイト定盤もご提供し、複合システムもご提案可能です。 世界中の生産現場や先端機器、様々な分野の最先端研究に総合的なソリューションを提供しています。是非ご覧下さい。
価格情報
****** お気軽にお問い合わせください
納期
※お気軽にお問い合わせください
用途／実績例
応用例 ・各種計測 ・干渉計 ・光学 ・走査型顕微鏡 ・マスストレージ装置試験 ・レーザーテクノロジー ・マイクロ機械加工
カタログ（3）
カタログをまとめてダウンロード
企業情報
Physik Instrumente（PI）は、ドイツ・カールスルーエに本社を置く精密位置決め技術のグローバルリーディングカンパニーです。産業オートメーション、フォトニクス、半導体、顕微鏡・ライフサイエンスなどの分野に向けて、高精度ポジショニングシステムおよびピエゾテクノロジーを提供しています。 50年以上にわたり、世界中の企業や研究機関に採用されており、欧州・北米・アジアに9つの生産拠点と16の営業・サービス拠点を展開。500件以上の特許を保有し、開発・製造・品質検査までを自社で一貫して行うことで、高い技術力と品質を支えています。 日本法人は30年以上にわたり国内で事業を展開しており、技術相談から導入サポートまで、日本のお客様のニーズに合わせた高精度モーションソリューションを提供しています。
