フィルムの精密穴あけに！500穴-1.5secの加工速度とテーパー：5μmを両立

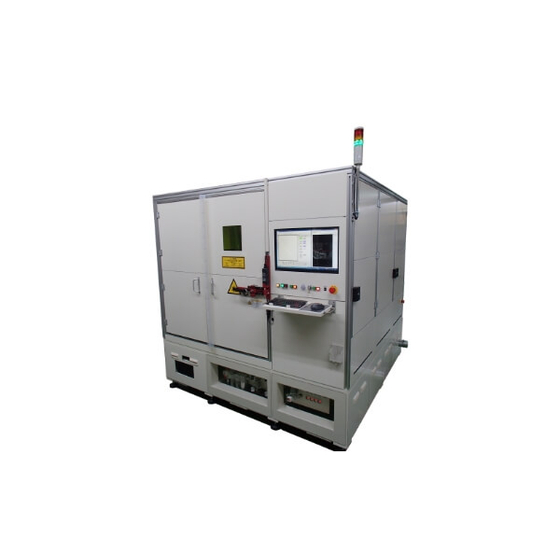

『TLSM-401』は、独自の光学系搭載でワークへの熱影響を低減し、 品質と速度を両立させた精密穴あけレーザ加工機です。 レーザによる穴あけは非接触加工のため安定した品質を得られる メリットがあります。更に非接触加工のため刃物では難しかった 材料の穴あけや、画像アライメントによる位置補正も可能。 先端の精密加工に多く用いられ、今後も新たな製品のものづくりに 精密穴あけが求められております。 【特長】 ■テーパー5μmでΦ0.2mmの精密穴あけが可能 ■500穴わずか1.5秒の高速加工を実現 ■独自の光学系搭載により、ワークへの熱影響を低減 ■フィルムをはじめ様々な材料への加工が可能 ※詳しくはPDFをダウンロードしていただくか、お気軽にお問い合わせください。
この製品へのお問い合わせ
基本情報
【基本仕様】 ■発振器：RF 励起CO2 レーザ ■レーザ走査方式：ガルバノスキャナ走査、加エステージによるXY軸移動 ■ガルバノスキャナ：光エンコーダ式デジタルガルバノスキャナ ■ステージ：リニア駆動式XYステージ(Max.1000mm/s) ■位置補正：画像認識によるアライメント ■ワークサイズ：Max.500×500mm(アルミ製ワークセットテーブルでの真空吸着) ■装置サイズ：W2100×D2100×H2100mm ※詳しくはPDFをダウンロードしていただくか、お気軽にお問い合わせください。
価格帯
納期
用途／実績例
【用途】 ■積層フィルム/光学フィルム/包装フィルム/医療用フィルムなどの精密穴あけ ※詳しくはPDFをダウンロードしていただくか、お気軽にお問い合わせください。
カタログ（1）
カタログをまとめてダウンロード
企業情報
当社は、レーザ加工装置、FAメカトロ装置、システム制御を主に 取り扱っております。 電気・機械・情報・光学系の設計から、製作・試運転調整・現地立上げまでを 一貫して対応できる体制で、お客様の様々なニーズに対しスピーディーに お応えいたします。 また、納入させていただいた後のメンテナンスや改造などの アフターサービスも機械と電気、情報、光学系が一体となった 総合的なサービスにてお応えいたします。
