ウォータージェット加工でR5U字切り形状に対応

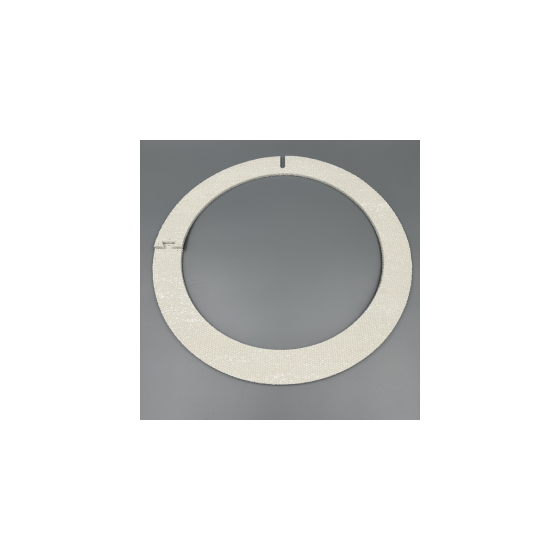

加工事例概要 製品名：リングガスケット（R5U字切り） 寸法：φ460×φ361（t6.4） 今回の加工事例は、風力関連機器に使用される大口径リングガスケットです。R5のU字切り欠きおよびジグゾー割を含む特殊形状のため、型加工ではなくウォータージェット加工を採用しました。 非接触切断により厚みのあるD5400でも安定した加工精度を確保し、組付け時の収まり改善と施工性向上に繋げています。 製品特長（D5400） ガラスクロスに天然ゴムを塗布し、所定の形状に成型したガスケットです。 断熱性に優れ、非石綿系のため環境に配慮しています。縫製などの加工方法があり、大口径の加工が可能です。 高温のダクトシールに使用されます。
この製品へのお問い合わせ
基本情報
加工方法（ウォータージェット加工） ウォータージェットとは、高圧水を利用して材料を切断する水圧切断機です。高圧水を噴射し加工します。 加工材料により噴射ノズルを替え、高品質な製品を短時間で製作することができます。又、従来の手加工 による寸法公差が大幅に改善され安定した加工精度が得られます。プレス加工による切断面のテーパーも ウォータージェット加工なら改善することができます。
価格帯
納期
用途／実績例
Q&A Q：特殊なR形状でも対応できますか？ A：可能です。図面データをもとに加工するため、繰り返し精度を確保しやすいです。 Q：大口径でも加工可能ですか？ A：可能です。大型設備により大径サイズにも対応しています。 Q：試作対応は可能ですか？ A：可能です。型不要のため短納期試作にも適しています。 ダイコーの対応力 ダイコーでは、材質選定の段階から用途条件（温度・流体・圧力）を整理し、最適なシート材と加工方法を提案いたします。 大口径・割り形状・特殊R加工などの難形状にも対応し、試作・小ロットから量産まで一貫対応が可能です。図面データがない場合でも現物からの形状トレースや寸法確認を行い、安定した品質で製作いたします。
カタログ（2）
カタログをまとめてダウンロード
企業情報
ダイコーは、ガスケット・パッキンをはじめとする様々な工業用製品の加工に特化したメーカーです。 日本最大級のウォータージェット加工機をはじめとする業界屈指の加工設備と、ジョイントシート、ゴム、樹脂、金属など幅広い材料の取り扱いにより、お客様の多様なニーズにお応えします。50年間培ってきた技術と経験を活かし、お客様の課題解決に貢献できるよう、高品質・短納期・低コストで製品をご提供いたします。お客様の多様なニーズにお応えするため、ダイコーの生産拠点には様々な加工設備を備えています。中でもウォータージェット加工機は、大阪本社・東京支社合わせて4台を設置しており、国内でも最大級の規模を誇ります。最大加工範囲はW4,000mm×L5,500mmで、大口径のガスケット・パッキンも高精度に製造できます。材料効率を極限まで高めることにより、『高品質・低コスト』でのご提供を実現しています。
