薄型・高精度、光学系の調整に最適なエアベアリング回転ステージ

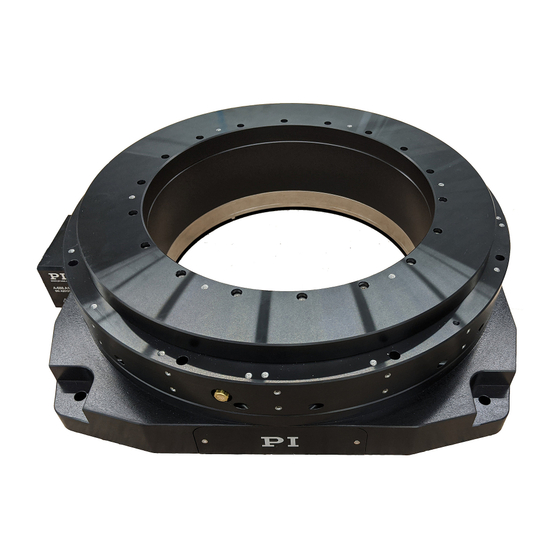

光学システムの調整では、光軸の精密な位置決めや角度調整が重要な要素となります。レンズやミラーなどの光学素子は、わずかな位置や角度のずれでも、システム全体の性能に大きな影響を与える可能性があります。 A-68x エアベアリング回転ステージは、エア浮上ガイドを採用した高精度回転ステージです。従来のメカニカルガイドのような摩擦の影響を受けにくく、スティックスリップや摩擦熱を抑制。滑らかで安定した回転動作により、高精度な角度位置決めを実現します。 これにより、光学系のアライメント作業の効率化と、光学システムの性能向上に貢献します。 【活用シーン】 ・レンズやミラーの角度調整 ・光学素子の位置合わせ ・光ファイバーのアライメント ・光学測定・検査装置 【導入の効果】 ・高精度な位置決めによる光学性能の向上 ・滑らかな回転動作による調整作業の効率化 ・非接触構造による長期的な安定性 ・低摩耗・低メンテナンス設計
この製品へのお問い合わせ
関連動画
基本情報
【特長】 ・大開口260mm、薄型113mm ・高精度位置決め（偏芯300nm、平坦度175nm） ・高速駆動（最大500rpm） ・インクリメンタルまたはアブソリュートエンコーダ内蔵 ・エアベアリングによる滑らかな動作 【当社の強み】 ドイツ本社50年以上の実績と、日本法人30年の経験で培ってきた精密制御技術をもとに、世界中の研究機関・装置メーカーに採用されるピエゾステージおよびアクチュエータを提供しています。豊富なラインアップと技術力で、お客様のニーズに最適なソリューションをご提案します。
価格帯
納期
用途／実績例
・トモグラフィー ・ビームラインシステム ・高精度計測＆検査 ・超精密計測装置 ・校正 ・XCTスキャニング
