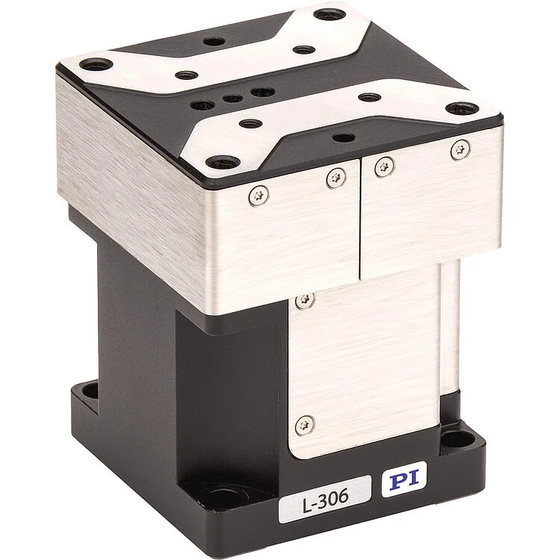

13mmストロークのコンパクト高精度Zステージ
L-306は、小型設計ながら高精度な位置決めを実現するZステージです。ベルトギアを用いた折り返し駆動構造によりコンパクトサイズを実現（設置面積が63×63mm）。XYステージと組むことが容易です。 駆動方式には2相ステッピングモータまたはクローズドループDCモータを採用し、用途や制御システムに応じた構成が可能です。また、クロスローラーガイドを採用しており、高い剛性、低い予圧による摩擦の低減、滑らかな動作を実現。さらに、高い案内精度と耐荷重性能を備えています。 強制保持式ローリングエレメントケージによりケージクリープを防止します。
この製品へのお問い合わせ
基本情報
・移動方向：Z軸 ・トラベルレンジ：13mm ・外形寸法：63 × 63 × 80 mm ・駆動方式：ステッピングモーター / DCモーター ・ガイド機構：クロスローラーガイド ・最小ステップ：2.5µm（Typ.） ・繰り返し精度：±0.1〜0.5µm（モデルによる） ・オプション：リニアエンコーダ ・非接触リファレンスセンサー / リミットスイッチ ・最大速度：約5mm/s ※詳細仕様（負荷容量、トルク特性、コントローラ対応など）はお問い合わせください。
価格帯
納期
用途／実績例
・研究開発 ・半導体技術 ・フォトニクス ・オートメーション
