光沢・鏡面シャフトの微細キズを安定検出

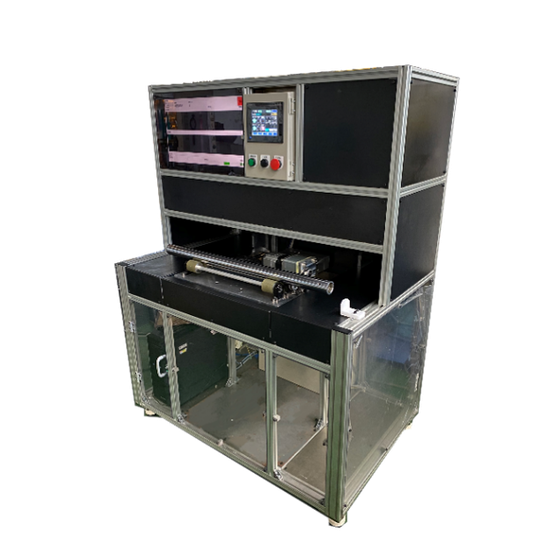

外観検査装置「DDSPR1000」は、シャフト製品の表面キズ・打痕・汚れを検出する外観検査装置です。 シャフト製品の中でも、研磨仕上げや鏡面仕上げのシャフトは反射が強く、 微細なキズや打痕が目視では確認しづらい場合があります。 特に細かな線キズや浅い打痕は、照明条件や見る角度によって見え方が変わるため、安定した検査が難しいケースもあります。 DDSPR1000では、画像処理技術と最適な照明により、光沢・鏡面ワーク表面の微細なキズや打痕を検出します。 設定した検査基準に基づき、安定した検査を行うことが可能です。 サンプルワークをお預かりして撮影トライも可能です。 検査対象ワークについてお気軽にご相談ください。 ■ 従来の画像検査では難しかった 光沢・鏡面反射ワークの外観検査に対応 ■ 検査時間 約15秒の高速検査 ■ シャフトに限らず、表面が平面のワークにも対応可能
この製品へのお問い合わせ
基本情報
■寸法：WED：1200×1600×800mm ■重量：約200kg ■使用電源：AC100V±10％ 50/60Hz ■消費電力：5KVA以下 ■ロッド長、外形：600～1000mm φ30～70mm程度 ■傷・打痕の最小認識サイズ：0.2mm未満 ■認識精度：99％以上 ■推定耐用年数：5年以上 ※詳しくはPDF資料をご覧いただくか、お気軽にお問い合わせ下さい。
価格帯
納期
用途／実績例
■ シャフトの外観検査（キズ・打痕・汚れ） ■ シャフトの長さ測定
カタログ（1）
カタログをまとめてダウンロード
企業情報
1937年12月愛知県半田市で創設、1956年より産業車両用油圧シリンダーの製作を開始し産業車両メーカー大手の取引様に愛され続けています。 画像検査装置は2019年１月に不可能とされていた光沢部分のキズ画像検査を可能にした検査装置を発表。 以降 完成品メーカー様から多数引き合いを頂いております。
