平面と曲面の両方を検査でき、100％のエリアカバレッジを実現！

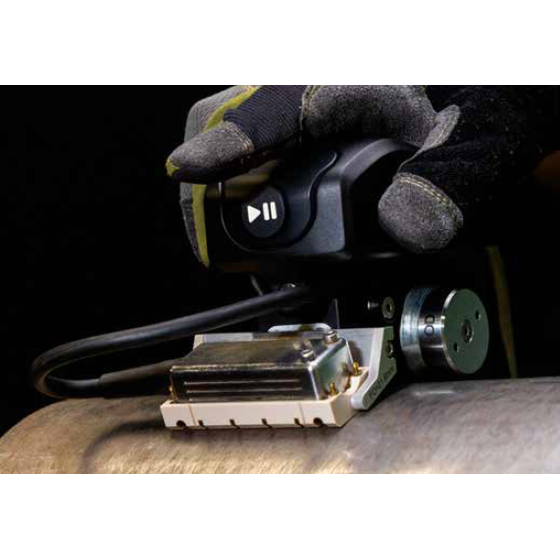

『PaintBrush2』は、腐食マッピングにおける新たな評価基準を 確立する独自のスキャナーです。 直感的な操作で腐食マッピングを迅速かつ簡単に行えます。 腐食に特化した豊富な機能を備えたCypher超音波探傷器と 組み合わせることで、さらに強力なソリューションとなります。 2つのエンコードされたホイールがスキャナーの位置と向きを リアルタイムで追跡するため、オペレータは検査範囲を 視覚的に確認し、検査漏れを防ぐことが可能。広範囲の 動作温度範囲、幅広いプローブ互換性、グリッド制約のない データ収集の自由度を備えています。 【特長】 ■最小限のトレーニングで使いこなせる簡単設計 ■磁気ホイール搭載で金属面にしっかり固定して使用可能 ■非磁性ホイールへの交換により非金属面にも対応 ■直径100mmの小径パイプから大径エルボまで検査可能 ■TFM、PWI、PAUTなどの高度な技術をサポート ■動作温度範囲：-35度℃～150度℃(断続運転) ※詳しくはPDFをダウンロードしていただくか、お気軽にお問い合わせください。
この製品へのお問い合わせ
基本情報
【製品仕様】 ■サイズ(W×H×D)：83.6mm×95.3mm×149.9mm ■重量：950g(ケーブル除く) ■ケーブル長：5m/10m ■給電要件：＋5V ±10％ @200mA ■プローブ互換性：5DL32-CS,5DL32-CL,A11,A12,NW1 ■最小径(水平方向/垂直方向)：101.6mm ■最大径：1219.2mm/平面 ■最大位置偏差：±1.4mm/1000.0mm typ. ■保管温度範囲：-40度℃～75度℃ ■IP等級：IP65向けに設計 ■欧州規格適合：CE準拠 ※詳しくはPDFをダウンロードしていただくか、お気軽にお問い合わせください。
価格帯
納期
用途／実績例
【用途】 ■一般的な腐食マッピング ■複合材料の検査 ■HTHA、HIC評価 ■腐食、浸食による肉厚減少の検出 ※詳しくはPDFをダウンロードしていただくか、お気軽にお問い合わせください。
カタログ（1）
カタログをまとめてダウンロード
企業情報
Eddyfi Technologies は、製造業、各種プラント、検査サービスプロバイダに向けて 世界最高峰の非破壊検査（NDT）技術 を提供することで、業務の生産性向上および安全な社会と環境保護 に寄与します。航空宇宙、エネルギー、鉱業、電力、輸送機などの主要産業に向けた 検査装置、センサー、ソフトウェア、ロボット を含む、高度なフェーズドアレイ超音波や渦電流アレイ技術をはじめとした、各種超音波および電磁気応用技術の提供に注力します。Eddyfi Technologies は、世界中の13か所のセンターオブエクセレンス（技術発信拠点）と営業所に 650人以上の従業員を擁し、すべての拠点には NDT技術の専門家 が配置されています。
