最大入力60Vのタフネス。高精度な電源管理を実現する1.0A同期整流降圧DC/DCコンバータ

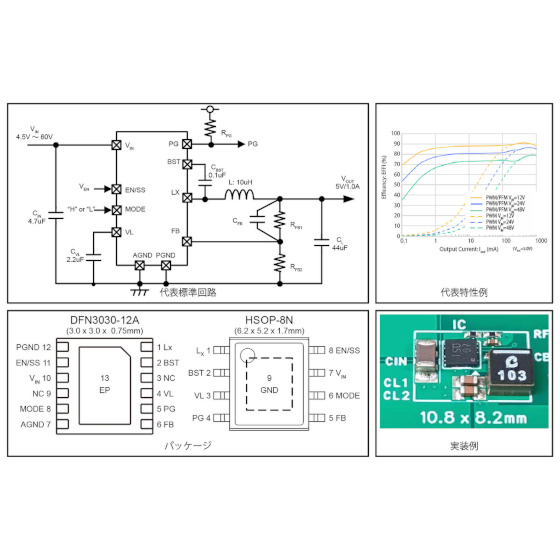

XC9711シリーズは、4.5Vから最大60Vという広い入力電圧範囲に対応し、Nch-NchドライバFETを内蔵したブートストラップ方式の同期整流降圧コンバータです。 主なメリット： ・柔軟なモード選択： MODE端子により、ノイズ対策を優先する「PWM制御」と、全負荷域で高効率な「PWM/PFM自動切換制御」を選択可能です。 ・システム設計の自由度： 外付け抵抗による出力電圧設定や、ソフトスタート時間の外部調整に対応。複雑な電源シーケンスも容易に構成できます。 ・過酷な環境に対応： 最大125℃の動作周囲温度（Tjmax=150℃）に対応し、産業機器やバッテリーシステム等の厳しい環境下でも安定して動作します。 ・充実の保護機能： 電流制限（フの字特性）や出力過電圧保護、Lx短絡保護、サーマルシャットダウンなど、多重の保護機能を備えています。 ・長期の安心： 「トレックス長期供給プログラム」対象製品であり、産業機器など長期間の運用が必要なデバイスに最適です。
この製品へのお問い合わせ
基本情報
入力電圧範囲4.5V ～ 60.0V（定格 61.5V） 出力電圧範囲2.5V ～ 18.0V（FB電圧：0.75V ±1.5%） 最大出力電流1.0A 発振周波数800kHz 制御方式PWM制御、 / PWM/PFM自動切換（MODE端子で切換） 保護機能電流制限（フの字）、出力過電圧保護、サーマルシャットダウン、Lx短絡保護 付加機能パワーグッド機能、ソフトスタート（外調可）、UVLO 動作周囲温度-40℃ ～ 125℃（Tjmax = 150℃） パッケージDFN3030-12A (3.0×3.0×0.75mm) / HSOP-8N (6.2×5.2×1.7mm) 環境対応EU RoHS指令対応、鉛フリー
価格帯
納期
用途／実績例
電源システム： 24Vバッテリーシステム、汎用電源/POL 産業機器： 産機用オートメーション、高精度センサー、電動工具 セキュリティ： 防犯・監視システム 家電： 白物家電・生活家電全般 回路置き換え： 高耐圧LDOからの置き換え（発熱抑制・高効率化）
