IM型イグチベアーを現場で簡単に配置できるマグネットシート『はるころシート』

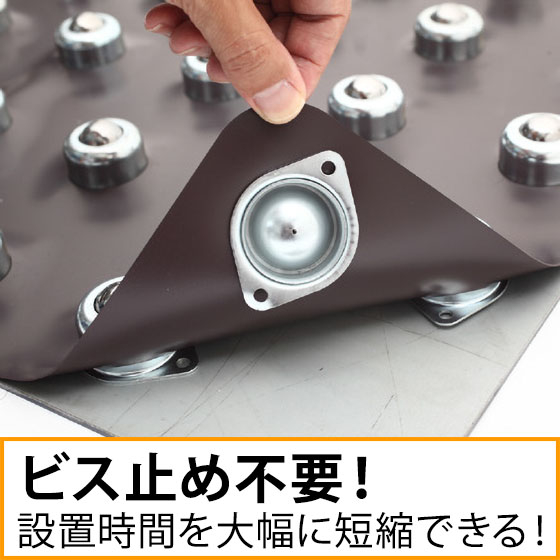

イグチベアーを均一に敷き詰めるためには、位置決めと相手側のタップ加工やビス止めが必要でした。 井口機工ではこの工程を、事前に鉄板に配置して納品するIBT型などで簡略化していましたが、納期とコストがかかっていました。 そこで誕生した『はるころシート』。 イグチベアー取り付けにかかる時間とコストを大幅に削減、交換も容易になります。 型紙の上にIM型イグチベアーを置き位置決めを行ったら、型紙を外しマグネットシートをかぶせてイグチベアーを挟み込み固定します。 そのため、『はるころシート』は配置場所が鉄など磁石がつく環境にてご利用いただけます。 ※磁石の付く環境をどこにでもつくれる貼り付け用の鉄板もオプションでご用意できます。 上向き専用です。 お客様のご要望にあわせたサイズのマグネットシートも作成可能です。 『はるころシート』MSはイグチベアーIM-16またはIM-25を配置いただけます。 イグチベアーIM-16仕様 ボール直径：5/8(15.88mm) 使用荷重：8kgf イグチベアーIM-25仕様 ボール直径：1"(25.4mm) 使用荷重：30kgf
この製品へのお問い合わせ
関連動画
基本情報
井口機工製作所：イグチベアーユニット 『はるころシート』MS 仕様 共通仕様 マグネットシート厚：0.8mm IMメインボール材質：S15CK IMサブボール材質：SUJ2 IM本体材質：SPC MS-481×475-16 全長：481×475mm イグチベアー間ピッチ：77mm IM-16最大使用数：36 MS-600×600-16 全長：□600mm イグチベアー間ピッチ：77mm IM-16最大使用数：64 MS-1020×475-16 全長：1020×475mm イグチベアー間ピッチ：77mm IM-16最大使用数：64 MS-510×475-25 全長：510×475mm イグチベアー間ピッチ：102mm IM-25最大使用数：25 MS-600×600-25 全長：□600mm イグチベアー間ピッチ：102mm IM-25最大使用数：36 MS-1020×475-25 全長：1020×475mm イグチベアー間ピッチ：102mm IM-25最大使用数：50
価格帯
納期
用途／実績例
※詳しくはカタログをご覧頂くか、お気軽にお問い合わせ下さい。
