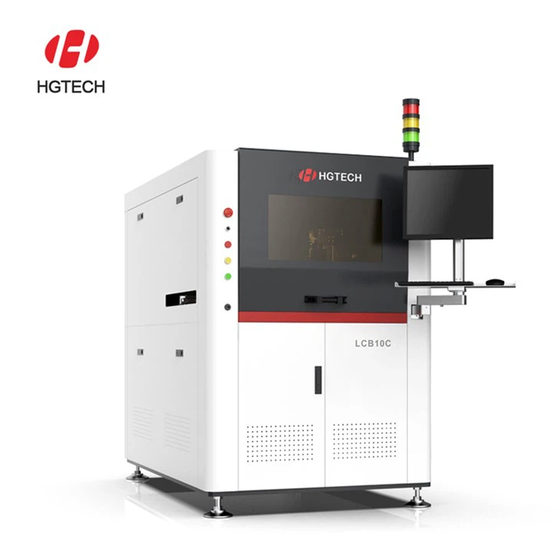

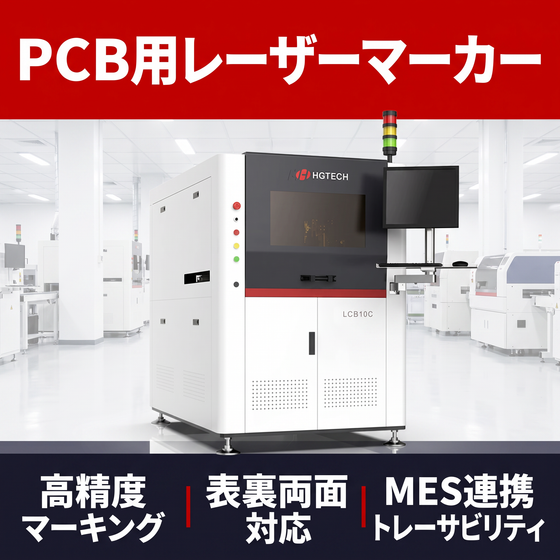

両面同時マーキングでタクト短縮。 MES連携に対応した高精度PCBレーザーマーキングシステム
PCB基板向けの高精度レーザーマーキング装置。 インライン生産ラインに対応し、MES連携によるトレーサビリティ管理を実現する。 XY駆動ヘッドとCCD基板認識により、基板位置ズレを補正しながら高精度マーキングを実施。 デュアルヘッド構造により基板の表裏を同時にマーキングすることで、タクトタイムを大幅に短縮できる。 また、マーキング時に発生する粉塵を同時吸引する機構を備え、基板汚染や装置内部の汚れを抑制。 UV、CO₂、ファイバー、MOPA、Greenなど多様なレーザー光源に対応し、用途に応じた最適なマーキングを実現する。
この製品へのお問い合わせ
関連動画
基本情報
項目仕様 型式LCB-10C レーザー種類CO₂ / Fiber（用途により選択） 波長10600nm / 1064nm 平均出力10W / 20W 対応基板サイズ50mm × 50mm ～ 460mm × 510mm マーキング精度±0.1mm 最小線幅＜0.15mm 対応コードCode128 / Code39 / EAN-8 / DataMatrix / QRコード 位置補正CCDカメラ基板認識 駆動方式X軸・Y軸ガントリー構造 電源220V / 50Hz / 2.5kVA 動作環境15〜30℃、湿度＜50% 装置サイズ1000mm × 1600mm × 1500mm
価格帯
納期
用途／実績例
用途・実績例 電子基板マーキング PCB基板QRコード DataMatrix刻印 シリアル番号印字 基板トレーサビリティ 主な業界 車載電子基板 半導体基板 通信機器基板 LED基板 家電基板 マーキング例 QRコード DataMatrix シリアル番号 製造履歴コード
詳細情報
-
1）デュアルヘッド両面マーキング 上下二つのヘッドにより、基板の表面と裏面を同時にマーキング タクトタイムを大幅に短縮 2）CCD基板認識 CCDカメラにより基板位置を認識し、位置ずれを補正 高精度なマーキングを実現 3）MES連携対応 生産ラインのMESシステムと連携し、基板トレーサビリティを実現 4）粉塵抑制機構 マーキングと同時に粉塵を吸引し、基板表面および装置内部の汚染を抑制 5）多様なレーザー対応 UVレーザー、CO2レーザー、ファイバーレーザー、MOPAレーザー、グリーンレーザーに対応
