電気検査・画像検査による接合品質の安定化とトレーサビリティを確保！

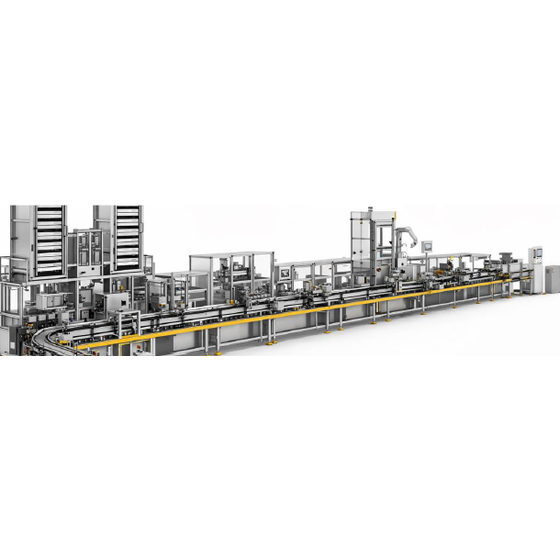

当社で取り扱っている「組立ライン」についてご紹介いたします。 本設備は、電子部品(基板・端子部品・金属プレート等)を組み合わせて センサモジュールを組立・接合し、接合品質の検査(外観・電気)を行った後、 放熱部材への締結までを一連で自動化する組立ラインです。 部品供給および除塵を行った後、治具上で部品の組付け・圧入を実施し、 接合前処理材を塗布。続いてはんだ付けを行い、識別コードの 印字・読取確認を行い、センサモジュールを組付けてねじ締結します。 【導入効果】 ■センサモジュール組立工程の自動化による生産性向上 ■識別コード管理によるトレーサビリティ確保 ■除塵・コンタミ対策による品質リスク低減 ■工程データの記録による品質管理強化 ■省人化による作業負担の軽減 ※詳しくはPDFをダウンロードしていただくか、お気軽にお問い合わせください。
この製品へのお問い合わせ
基本情報
【仕様(一部)】 ■部品供給・前処理ユニット：部品を供給し、ブロー＋吸引により除塵を実施 ■組付け・圧入ユニット：治具上で部品を位置決めし、挿入・圧入を実行 ■塗布ユニット：接合部へ前処理材を所定範囲に塗布 ■はんだ付けユニット：ワーク姿勢を調整し、はんだ付け工程へ供給 ■電気検査ユニット：導通確認により接合状態を検査 ■外観検査ユニット：画像検査により外観・形状異常を検出 ※詳しくはPDFをダウンロードしていただくか、お気軽にお問い合わせください。
価格帯
納期
用途／実績例
※詳しくはPDFをダウンロードしていただくか、お気軽にお問い合わせください。
