CMPスラリーの分散状態を制御し、研磨効率を向上。
半導体業界では、CMP（Chemical Mechanical Polishing）工程における研磨効率の向上が求められています。ウェハ表面の平坦性を高め、高品質な半導体デバイスを製造するためには、研磨スラリーの粒子分散状態を適切に制御することが不可欠です。粒子の凝集や偏りは、研磨ムラやスクラッチの原因となり、歩留まりを低下させる可能性があります。本製品は、CMPスラリーに非イオン性界面活性剤を添加し、添加前後のゼータ電位および粒子径を測定することで、スラリーの分散状態を評価し、研磨効率の最適化に貢献します。 【活用シーン】 ・CMP工程におけるスラリーの品質管理 ・研磨条件の最適化 ・新素材スラリーの開発 【導入の効果】 ・研磨ムラやスクラッチの低減 ・ウェハの歩留まり向上 ・研磨時間の短縮
この製品へのお問い合わせ
基本情報

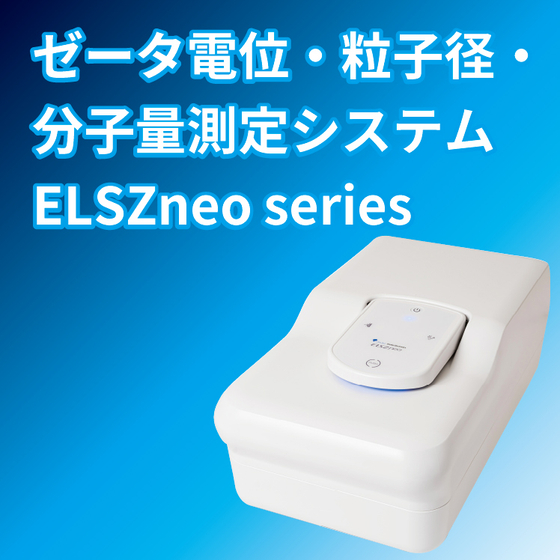

【特長】 ・希薄から濃厚溶液（～40%）まで幅広い濃度範囲の粒子径・ゼータ電位測定が可能 ・Siウェーハなど平板状サンプルのゼータ電位測定が可能 ・標準フローセルで粒子径とゼータ電位を連続して測定が可能 ・セル内の電気浸透流を実測、プロット解析により高精度なゼータ電位測定結果を提供 【当社の強み】 大塚電子は、独自の｢光｣技術を用いて、分析機器を提供しています。新素材解析のコアテクノロジーである光散乱の技術を、ナノテクノロジー領域の物性測定に応用し、半導体分野への展開を図ります。
価格帯
納期
用途／実績例
●半導体関連分野 Siウェハー表面への異物付着のメカニズム解明 研磨剤や添加剤とウェハー表面との相互作用の研究 CMPスラリーの凝集・分散評価
