高再現XYZ制御により、光ファイバーやPIC実装工程の位置ズレと結合損失を低減

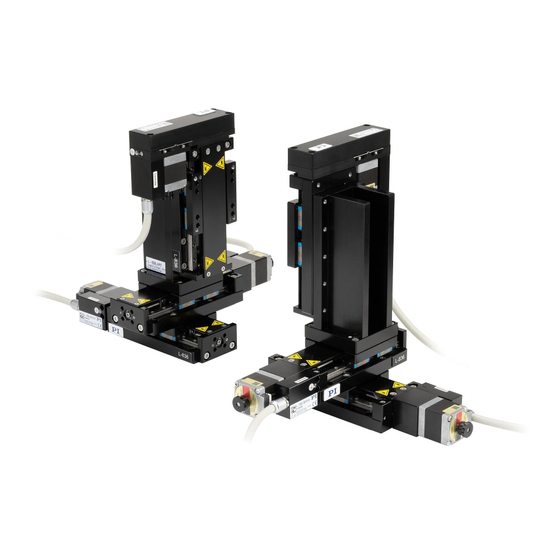

F-836 3Dアライメントシステムは、L-836シリーズのリニアステージを積層構造で構成しています。 高分解能ステッピングモーター、高精度ボール循環ガイド、および高精度リニアエンコーダーを備えており、コンパクトなサイズながら、高分解能・高再現性・高速動作が求められるアプリケーションに最適です。 F-836 XYZシステムは、3Dアライメントのために3または6自由度の直線軸を提供します。さらに、将来的にゴニオメーターを統合することで、自由度の拡張が可能です。
この製品へのお問い合わせ
基本情報
・片側タイプおよび両側タイプをラインアップ ・折り返し駆動機構を採用したZ軸によりコンパクト設計を実現 ・FMPA (Fast Multi-Channel Photonics Alignment) 機能を統合したACSコントローラー ・短納期での提供が可能
価格帯
納期
用途／実績例
アナログ信号を最大化することによる、大きな移動範囲での3Dアライメント用途に適しています（短ストロークおよび長ストロークの両方に対応）。 入力チャネル1系統・出力チャネル1系統のアプリケーション、すなわち単一光ファイバーのアライメント用途にも適しています。
カタログ（2）
カタログをまとめてダウンロード
企業情報
Physik Instrumente（PI）は、ドイツ・カールスルーエに本社を置く精密位置決め技術のグローバルリーディングカンパニーです。産業オートメーション、フォトニクス、半導体、顕微鏡・ライフサイエンスなどの分野に向けて、高精度ポジショニングシステムおよびピエゾテクノロジーを提供しています。 50年以上にわたり、世界中の企業や研究機関に採用されており、欧州・北米・アジアに9つの生産拠点と16の営業・サービス拠点を展開。500件以上の特許を保有し、開発・製造・品質検査までを自社で一貫して行うことで、高い技術力と品質を支えています。 日本法人は30年以上にわたり国内で事業を展開しており、技術相談から導入サポートまで、日本のお客様のニーズに合わせた高精度モーションソリューションを提供しています。
