手軽な組み込みに。HDMI対応・DC 5V駆動・オプション基板不要のコンパクトフルHD映像遅延メモリ

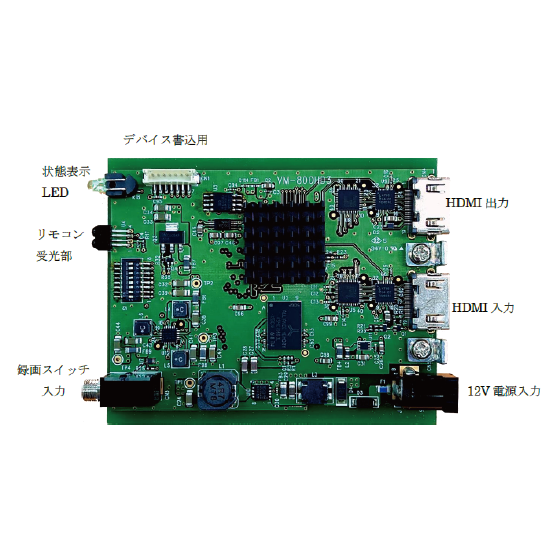

映像遅延メモリ カコロク VM-800HD-Light-PCBは、VM-800HD-Lightから筐体を除いた開発者向け基板ユニットです。 HDMI入出力に対応し、最大160秒の映像遅延再生に加え、スロー再生・繰り返し再生・コマ送り・ライン表示など、装置版と同等の機能を搭載しています。 DC 5V単一電源で動作し、別体のオプション基板も不要なため、組み込み先の電源設計を大幅に簡素化できます。 市販のHDMIカメラ・モニターとの接続も容易で、貴社製品への映像遅延機能の実装を最短で実現します。 同梱品目： ・メイン基板本体（×1） ・取扱説明書（×1） ※リモコンおよび録画スイッチは別売りです。 ※詳しくはPDF資料をご覧いただくか、当社までお問い合わせください。
この製品へのお問い合わせ
基本情報
品名：映像遅延メモリ カコロク VM-800HD-Light-PCB 型式：VM-800HD-Light-PCB 入力：HDMI（HDCP非対応）×1 入力フォーマット：1920×1080（60p/60i/30p）、1280×720（60p/30p） 出力：HDMI ×1 出力フォーマット：入力と同一解像度、60fps Progressive固定 遅延時間：最大160秒（秒単位または1/60秒単位で設定可能） 巻戻時間：最大160秒 制御方法：リモコン＆録画スイッチ 録画方式：YUV 4:2:2 デジタルメモリ（MOTION JPEG） 電源：ACアダプタ（DC 5V, 2A） 消費電力：3W 動作環境：温度 0〜40℃ / 湿度 20〜80%（結露なきこと） ※リモコンおよび録画スイッチは別売りです。 ※詳しくはPDF資料をご覧いただくか、当社までお問い合わせください。
価格情報
詳しくは当社までお問い合わせください。
価格帯
1万円 ~ 10万円
納期
~ 1週間
※数量によって納期は変動します。詳しくはお問い合わせください。
用途／実績例
◆主な用途 ・トレーニング機器への遅延再生機能の実装： 自社製品に基板を組み込むだけで、フルHDの映像遅延再生機能を追加可能 ・フィットネス施設向け映像システムの開発： DC 5V駆動のシンプル設計で、既存装置へのスムーズな統合を実現 ・教育機器への映像確認機能の実装： スロー再生・コマ送り機能で、身体動作の詳細な分析環境を構築 ◆導入実績 ・トレーニング機器への遅延再生機能の実装：自社開発のトレーニング機器に専用基板を組み込み、利用者がフォームを即座に確認できる環境を実現。DC 5V駆動のシンプルな設計で高い汎用性と信頼性を両立 上記はカコロク活用方法の一例です。
ラインアップ（8）
| 型番 | 概要 |
|---|---|
| VM-800HD-Light | 最大160秒の映像遅延再生が可能。VM-800HDと共通の遅延再生・スロー・コマ送り等の基本機能を搭載し、HDMI接続で手軽に使えるフルHDコンパクトモデル |
| VM-800HD-Light-PCB | カコロクVM-800HD-Lightから筐体を除いた、開発者向け基板ユニット |
| VM-800HD | 最大160秒の映像遅延再生が可能。業務用映像機器との接続に対応するインターフェースと外部制御機能を備えた、カコロクシリーズのフラッグシップモデル |
| VM-800HD-PCB | カコロクVM-800HDから筐体を除いた、開発者向けメイン基板ユニット |
| VM-810 | 遅延時間がVM-800の2倍となる最大160秒の映像遅延再生が可能な、アナログNTSC入出力ポート搭載モデル |
| VM-810-PCB | カコロクVM-810から筐体を除いた、開発者向けメイン基板ユニット |
| VM-800 | 最大80秒の映像遅延再生が可能な、アナログNTSC入出力ポート搭載モデル |
| VM-800-PCB | カコロクVM-800から筐体を除いた、開発者向けメイン基板ユニット |
企業情報
杉岡システム株式会社は、大阪府枚方市の組み込みシステム開発会社です。 ハードウェアとソフトウェアを一体開発できる体制で、設計から製造・保守・修理までワンストップで対応します。 自社製品として映像遅延装置カコロクシリーズの開発・製造・販売も行っています。 ◆代表取締役 杉岡 利信
