レーザー・光学検査向け。微小角度補正により光軸ズレを抑え測定精度を安定化

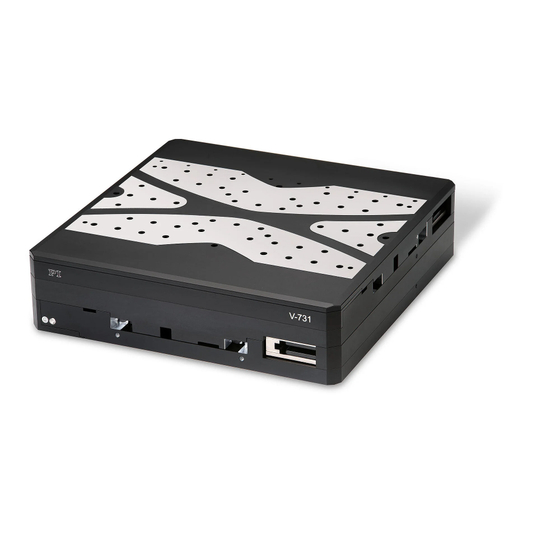

V-731は、高精度な位置決めと優れた動作安定性を実現するXYリニアモーターステージです。アイアンレス3相リニアモーターを採用し、摩擦やバックラッシュの影響を受けないダイレクトドライブにより、滑らかで高応答な動作を可能にします。 低速域でも安定した走行性能を維持しつつ、高速時でも振動を抑制します。さらに、クロスローラーガイドにより高剛性と高い案内精度を確保。 非接触式のインクリメンタルリニアエンコーダを搭載し、非線形性、機械的バックラッシュ、弾性変形などの影響を受けません。精密な位置決めが求められる多様なアプリケーションに最適な高性能ステージです。
この製品へのお問い合わせ
基本情報
・移動範囲：205 mm × 205 mm（8インチ） ・一方向再現性：最大0.1 µm ・駆動方式：コアレス3相リニアモーター ・最大速度：200 mm/s ・位置検出：インクリメンタルリニアエンコーダ（分解能1 nm） ・案内機構：クロスローラーガイド ※ストローク拡張などのカスタマイズにも対応可能（詳細はお問い合わせまたはカタログをご覧ください）
価格帯
納期
用途／実績例
高精度位置決めが求められる幅広い分野で活用されています。 ・医療分野 ・レーザー切断 ・スキャニング ・バイオテクノロジー ・計測技術 ・AOI（自動光学検査） ・レーザーマーキング
