高調波診断技術は電気設備機器の予知保全を実現化します。

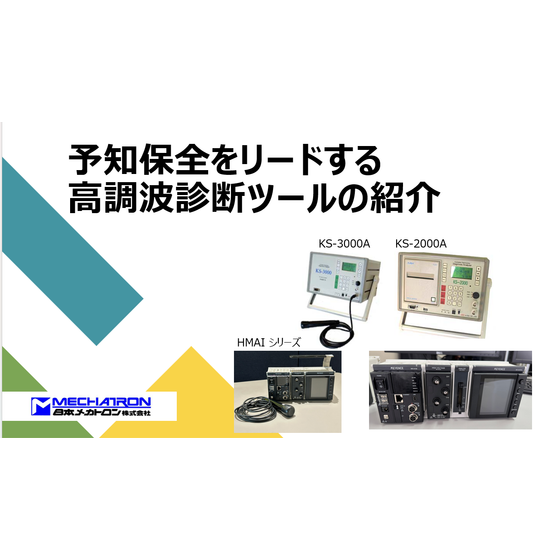

設備保全業務の問題点 ・保全業務の技術継承が困難（高齢化・属人的作業） ・機器停止が必要となるため、繁忙期の点検作業は困難 ・専門的で時間のかかる点検に必要な設備があるため、劣化部品交換などの表面的対処が主体となっている。 ↓ 上記問題点を一機に解決するのが、高調波診断技術による予知保全です。 【高調波診断技術】 電気設備の電源電流に重畳される2次から40次までの高調波を利用して、設備を止めずに診断する技術です。 10年以上1万台以上の設備の高調波を測定し、設備の分解・検証した結果、電気設備の劣化箇所・度合と高調波の立ち方に強い相関があることが判明しました。高調波診断技術を使った診断装置が、KS-3000A／KS-2000A、HM‐3000AIです。 【高調波診断器の特長】 １．非接触診断 ：分電盤のケーブル部分から高調波成分を収集 ２．活線診断 ：運転状態でOK ３．専門家がいなくても診断可能（AI解析機能で診断）：診断結果を5段階で評価 ４．持ち運びが容易な携帯型： ５．予知保全の実現化：診断結果を傾向管理でグラフし、劣化予測が可能
この製品へのお問い合わせ
関連動画
基本情報
【サイズ・重量】 KS-3000A / KS-2000A ：250（Ｗ）Ｘ 362（Ｄ）×150（Ｈ）ｍｍ、 3.7ｋｇ HM-3000A/ HM-2000A :250 (Ｗ） Ｘ 85 (D) X 100 (H)、 約 2.0ｋｇ 【他の測定器・診断器にない技術的優位点】 ・異常運転状態の検出可能（据付不良・共振等） ・劣化部位、劣化時期の予測が可能（3点法による傾向管理） ・インバータ動作状態を活線で診断可能 ・エアギャップ不均一検出からモーター効率算定が可能 ・モーター絶縁の初期劣化を活線で診断可能 【導入効果】 １．コスト削減 ：取替周期の延長、点検整備の削減などによる計画保全の見直し ２．トラブルの事前防止：偶発故障の防止、予知保全の実現化 ３．安全性の向上 ：非接触診断のため活線測定が可能 ４．品質の向上 ：設備機器の性能維持、周辺設備への誤動作防止 ５．信頼性の向上 ：災害・事故の未然防止、計画生産の遂行 ６．生産性の向上 ：不良製品の減少、トータル生産保全 ７．故障機器廃棄物の削減：３Ｒ化により資源の有効活用
価格情報
KS-3000A ：交流電動機専用 600万円～ KS-2000A ：交流・直流他万能型 1260万円～ HM-3000A ：KS-3000A後継機 400万円～ HM-3000AI ：KS-3000A後継機＋AI機能搭載型 （2026年12月発売：600万円） HM-2000A ：KS-2000A後継機 （2026年10月販売：700万円） HM-2000AI ：KS-2000A後継機＋AI機能搭載型 （2027年3月発売：900万円）
価格帯
500万円 ~ 1000万円
納期
用途／実績例
【診断対象設備】 １．交流電動機：モーター部、負荷部、インバータ部 ２．直流電動機：モーター部、負荷部、インバータ部 ３．電力用変圧器：モールドトランス、油入りトランス ４．電力用コンデンサ：力率調整用コンデンサ ５．発電機：原動機のディーゼルエンジン及びタービン ６．無停電電源（UPS) 【日本メカトロンの高調波診断器は高い評価を頂いております。】 ・2005年度 文部科学大臣表彰科学技術賞 （技術部門）受賞 ・財団法人日本発明協会29回発明対象受賞（山口発明功労賞） ・2003年度 京都市中小企業支援センターオスカー賞受賞 ・2003年度 日本プラントメンテナンス協会優秀製品賞受賞
カタログ（3）
カタログをまとめてダウンロード
企業情報
弊社は創業以来一環して計測、制御システムの開発を手がけ、長年培ってきた技術力で常にお客様に満足いただけるシステムをご提案させていただきます。
