内／外部トリガーで10p秒設定分解可能、最大16MHz繰返しの遅延パルスを発生！

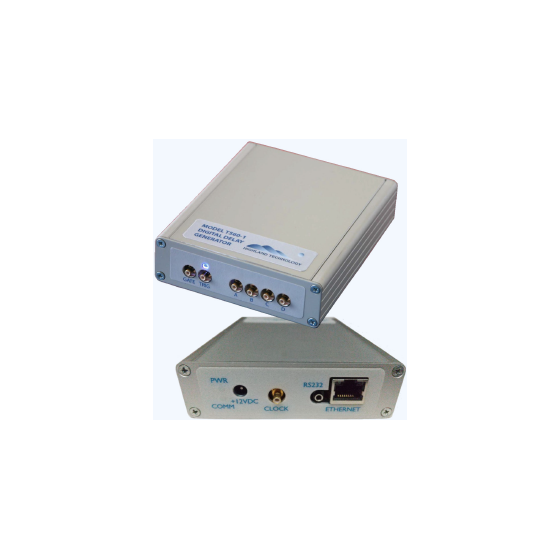

『T660-1型』はパッケージ・タイプの標準型で、各種のOEM用や、 カスタム版の評価用としても使用できる4チャンネル デジタル・ ディレイ/パルス発生器です。 「T660シリーズ」は、小型デジタル・ディレイ発生器のファミリーで、 OEMでの組み込み用途を想定しています。 V851型(VMEモジュール)やP400型(卓上型)デジタル・ディレイ 発生器用に開発された技術を用いて、一般的なTTL/ CMOSの入出力 レベルと高度なロジックを兼ね備えています。 【特長】 ■TTLレベルのディレイ(遅延)出力× 4チャンネル各チャンネルの ディレイ時間とパルス幅が個別に設定可能 ■ディレイ時間とパルス幅を10ps刻みで設定、最大10秒まで設定可能 ■入出力遅延(インサーション・ディレイ)：21ns、 最大トリガ・レート：16MHz ※詳しくはPDFをダウンロードしていただくか、お気軽にお問い合わせください。
この製品へのお問い合わせ
基本情報
【その他の特長】 ■ジッタ(ゆらぎ)の少ない高精度フェーズロック・システム ・水晶クロックで遅延の精度を維持 ・外的誤差による不確実性を排除 ■内蔵の水晶発振器によるタイムベース ・外部クロックと同期できる能力 ■内部トリガ・レート用DDSシンセサイザ ■汎用的な＋12Vの単一電源だけで動作 ■標準でRS-232シリアル・Ethernetインターフェースを装備 ※詳しくはPDFをダウンロードしていただくか、お気軽にお問い合わせください。
価格帯
納期
用途／実績例
【用途】 ■レーザー、Qスイッチ、ICCD、電気光学系デバイスのタイミング設定やゲート制御用に使用できる ■原子核、レーダー、ソナーの配線や計装で、ps単位の分解能での調整が求められる用途に適している ※詳しくはPDFをダウンロードしていただくか、お気軽にお問い合わせください。
