最大3m長のしなやかな取り扱い、複数枚でも極細カテーテル内への通しやすさ。 コストパフォーマンスに優れ、ノイズ対策も実現。

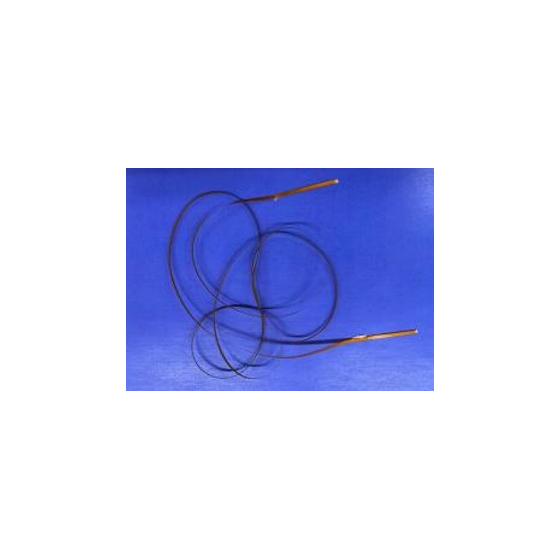

カテーテルは体内に挿入して使用する医療用の細い管（チューブ）です。 次世代カテーテルにおいては信号線が増え、従来の極細線ケーブルではカテーテルに収めることが出来ないという課題がありました。 当社はこのような課題に対応し、カテーテル用 低抵抗 長尺FPCを開発しました。FPCを使用する事によりカテーテル内に多くの信号線を収めることが可能となります。 本製品は長尺×微細配線×極細、非常にしなやかな特性を持つため、カテーテルをはじめとする医療機器への使用に好適なFPCです。 ■特長 ・長尺×微細配線×極細のFPC ・片面/両面（TH無） ・L＝2500mm, L/S=50µm, FPC幅0.6mm（要相談） ・接着層が無く、薄く、非常にしなやか ・Cu 35mm選択により低抵抗、かつ長尺でもエッチング精度が良く高信号品質 ・センサーなどの部品実装が可能
この製品へのお問い合わせ
基本情報
■仕様 ・FPC長:3mまで ・FPC厚み:80μm ・FPC幅:0.6mm以上 ・配線:お客様のニーズに対応致します ・層構成:片面、両面（仕様について要相談）
価格情報
仕様毎に要相談となります。 お気軽にお問い合わせください。
納期
※【参考情報】仕様FIX後、約1か月
用途／実績例
カテーテル、ガイドワイヤーなど極細内で使用可
