2mmピッチで高密度実装に対応するSMTピンヘッダ

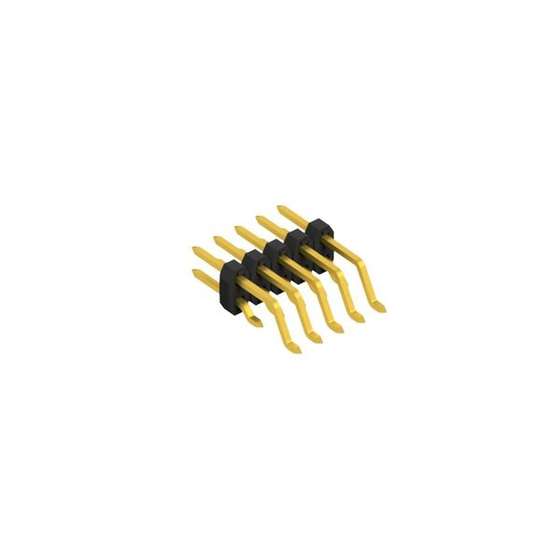

Fischer Elektronik製「2mmピッチ 表面実装用ピンヘッダ」は、高密度実装に対応したSMTコネクタです。0.5mm角ピンを採用し、安定したはんだ付け性と高い接触信頼性を実現しています。 1列・2列構造、ストレート、ライトアングル、スタッカブル構造など豊富なバリエーションを揃え、設計自由度の高い接続構成に対応します。 金メッキ／スズメッキ仕様に対応し、耐環境性と接触安定性を確保しています。供給形態はバルクを基本とし、一部品番ではテープ＆リール供給にも対応します。 基板間接続、ケーブル接続、モジュール接続など幅広い用途に使用でき、通信機器、産業機器、計測機器など高密度実装が求められる分野に適しています。
この製品へのお問い合わせ
基本情報
・製品種別：表面実装用ピンヘッダ（SMT） ・ピッチ：2mm ・ピン形状：0.5mm角ピン ・列構成：1列／2列タイプ ・実装形態：表面実装（SMT） ・タイプ：ストレート、ライトアングル、スタッカブル構造対応 ・ピン数：構成により異なる（複数極数展開） ・表面処理：金メッキ、スズメッキ ・供給形態：バルク（一部品番はテープ＆リール対応） ・実装対応：ピック＆プレース実装対応（形状・供給形態による） 高密度実装基板や小型電子機器向けのコネクタで、通信機器、産業機器、計測機器など幅広い用途に対応可能。
価格帯
納期
用途／実績例
本製品は、2mmピッチの表面実装用ピンヘッダであり、電子機器内部の各種接続用途に使用されます。 主な用途は以下の通りです。 ・通信機器、産業機器、計測機器などの内部接続 ・モジュール基板や評価基板間の接続 ・ケーブル接続用ヘッダとしての使用 ・高密度実装が求められる小型電子機器の基板接続 2mmピッチの汎用性を活かし、基板設計の自由度を確保しながら安定した電気的接続を実現します。小型化と組立性の両立が求められる用途に適しています。
